产品概述〡

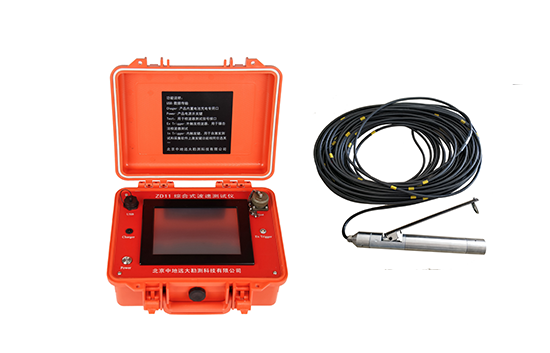

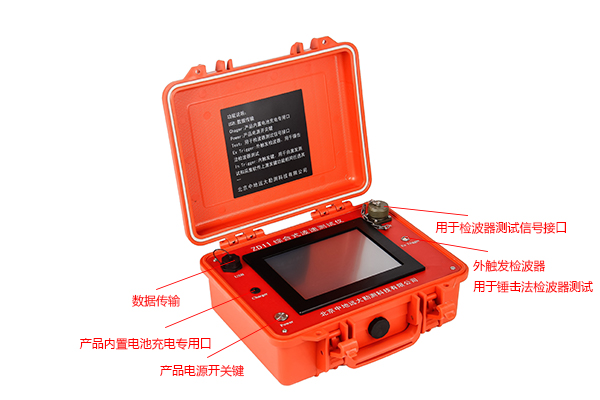

ZD11扣板式波速测试仪是一套四通道高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。主要由波速测试仪、三分量检波器、触发检波器及专用连接电缆等组成。
应用范围〡
u 适用工程勘察剪切波（S波）、压缩波（P波）测试；
u 适用对地层进行划分，并确定地基的持力层；
u 适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
u 适用较深钻孔及地层恶劣条件的波速测试，不受场地条件限制；
u 适用地脉动卓越周期测试等；
依据标准〡
《岩土工程勘察规范》························GB 50021-2001
《建筑抗震设计规范》························GB50011-2010
《地基动力特性测试规范》····················GB/T50269-2015
《高层建筑岩土工程勘察规程》·················JGJ72-2004
应用范围〡
适用工程勘察剪切波、压缩波测试；
适用对地层进行划分，并确定地基的持力层；
适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
研究土层的工程性质；
研究地基的振动特性；
适用地脉动卓越周期测试等；
依据标准〡
《岩土工程勘察规范》························GB 50021-2001
《建筑抗震设计规范》························GB50011-2010
《地基动力特性测试规范》····················GB/T50269-2015
功能特点〡
扣板式即利用重锤敲击地面振板，从而使振动波沿地层向下传播，实现波速测试；
低频震动传感器测试地脉动卓越周期。（选配）
优势特性〡
★ 10.4寸高亮度彩色触摸屏，适合强光环境、阳光下轻松可视；
★ WinCE 6.0工业级、系统功耗低，主控处理器为ARM A8；
★ 锂电池，超长待机不少于16h+；
★ IP65等级设计、良好的抗振、防潮、防水、防尘，无惧恶劣环境；
★ 报告格式支持bmp、Excel、word、TXT，打印设置支持A4\A3A2多种方式;
★ 扣板式X\Y\Z轴利用正反剪测试波形，自动判读波速值；
★ 支持采集过程中百分比电量显示（例如：30%）；
软件功能特点〡
1. 软件兼容性支持win7/8/9/10；
2. 输出报告支持直接生产Word、Excel、TXT、BMP四种格式；
3. 数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
4. 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；

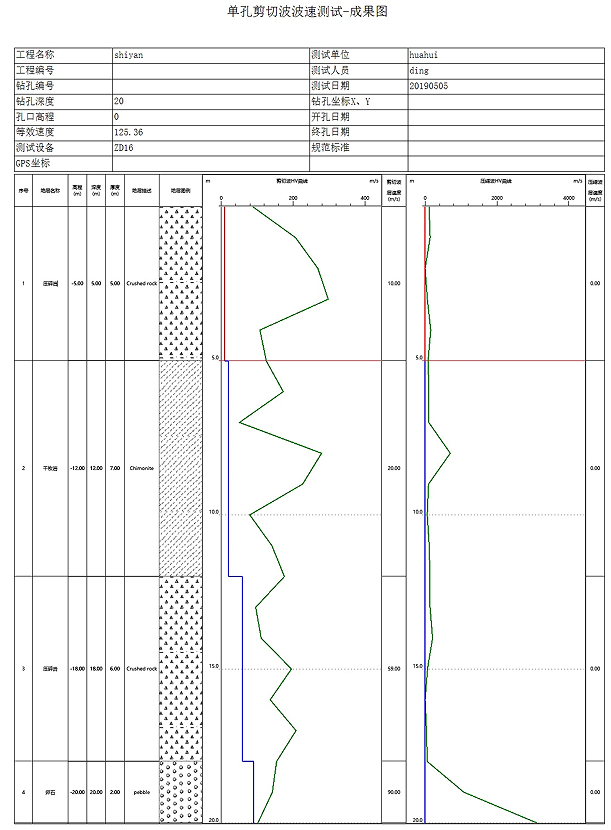

5. 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
6. 打印设置页面支持选择A4、A3、A2；
7. 输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
8. 波形设置支持每一道波速时间单击显示时间、正反向设置；
9. 等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置；
工作原理〡
在地面敲击震板，向地下作用一冲击力后，沿井壁地层就有P波和S波向下传播， P波和S波传播到检波器位置时，检波器就可以把P波和S波的初至时间和振动波形转换成电信号，由仪器记录下来。由相邻两点P·S波的初至时间差可计算出两点间地层的波速值。
测试方法〡
该产品是采用锤击法测试剪切波波速，即地面钻孔旁放置振板,一般振板大小为25*25*120（cm），并且荷载400Kg左右的重物，采用正反双向锤击振板两端，从而产生正剪、反剪波形，从而计算波速的方法。
技术参数〡
波速测试仪（主机） | |
显示屏 | 10.4寸高清高亮度彩色屏、彩色波形 |
操作系统 | WinCE 6.0 ARM A8 |
操作方式 | 触摸屏 |
通道数 | 1至3道及外触发、四道可选 |
采样间隔 | 0.001ms～1000ms |
采样点数 | 512～1224704 |
各道时间一致性 | ≤1个采样间隔 |
各道振幅一致性 | <3% |
频率范围 | 1～150Hz |
前放增益 | 20～60dB |
触发预值 | 0-100% |
放大倍数 | 10-600 |
触发通道 | 1、2、3、外触发（4个通道可选） |
A/D转换精度 | 16位 |
输入阻抗 | 大于100kΩ |
信噪比 | 96db |
输入范围 | ≤正负5V |
触发方式 | 脉冲、通断 |
延时 | 0～10000ms可选 |
储存容量 | 32G硬盘 |
通讯口 | 支持U盘、鼠标、键盘 |
工作温度 | -10℃～+42℃；湿度：<90% |
储存温度 | -20℃～＋55℃ |
电源 | 内置锂电池；DC 12V, ≥3A，充电电压220V±5% |
体积 | 323×275×135（mm) 3.8Kg |
重量 | 3.8Kg |
波速测试仪（主机）-人工智能系统 | |
电池显示 | 支持采集过程中百分比电量显示（例如：30%） |
波速数据自保存 | 支持仪器突然关机、断电数据自动保存功能 |
KB30扣板式探头（三分量检波器） | |
固有频率 | 28Hz |
灵敏度 | 30V/m/s |
支架 | 电磁自动吸合方法打开支架 |
分析软件 | |
电脑兼容性 | 支持win7/8/9/10 |
输出报告格式 | 支持直接成Word、Excel、TXT、BMP四种格式 |
波形图导出方式 | 支持单通道波形图、双通道波形图导出方式 |
数据波形曲线 | 支持数据、波速、HV曲线同一屏显示功能 |
工程信息 | 支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能 |
成果图信息 | 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择 |
打印设置 | 支持选择A4、A3、A2页面尺寸多种方式 |
输出设置 | 输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能 |
波形设置 | 支持每一道波速时间单击显示时间、正反向设置 |
等效速度 | 等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置 |
地脉动传感器（选择配置） | |
频带 | 0.5～100Hz |
灵敏度 | 1v/mm/s |
检波器 | 一体式三分量检波器（X、Y、Z） |
灵敏度 | 1v/mm/s |

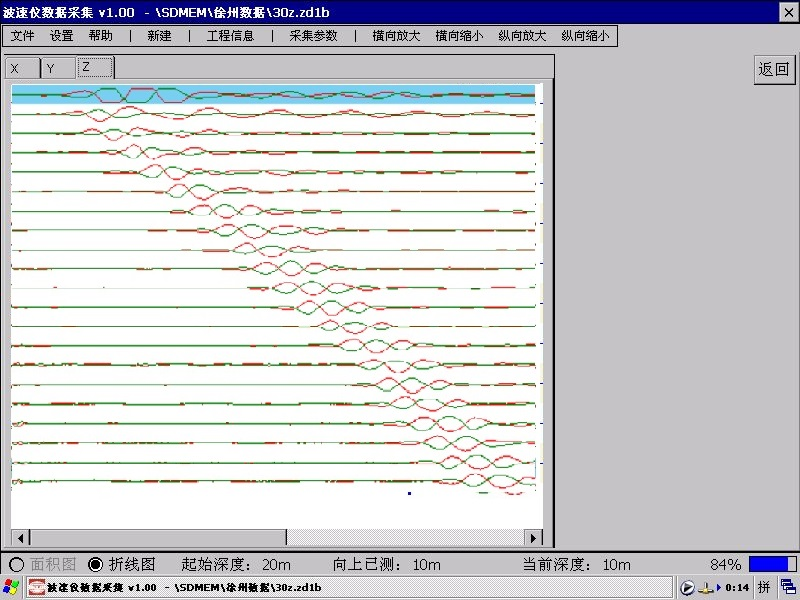

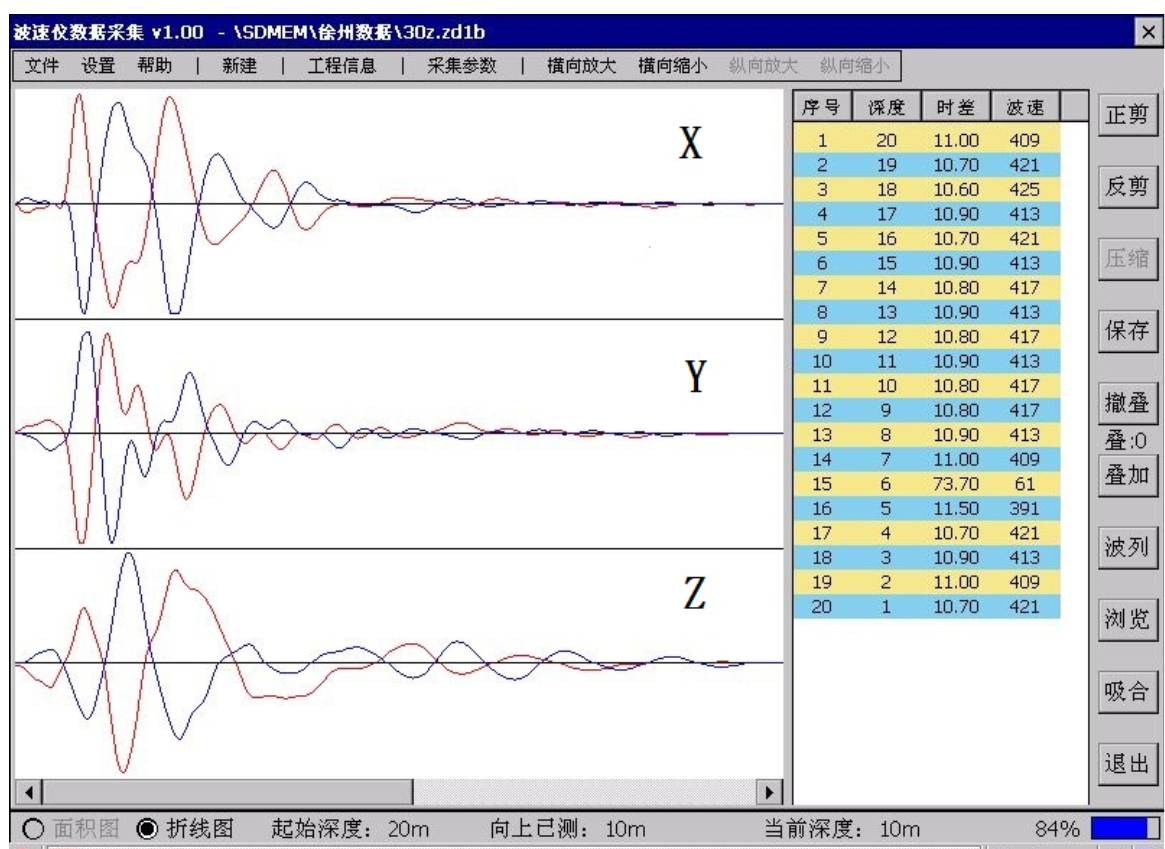

采集界面〡

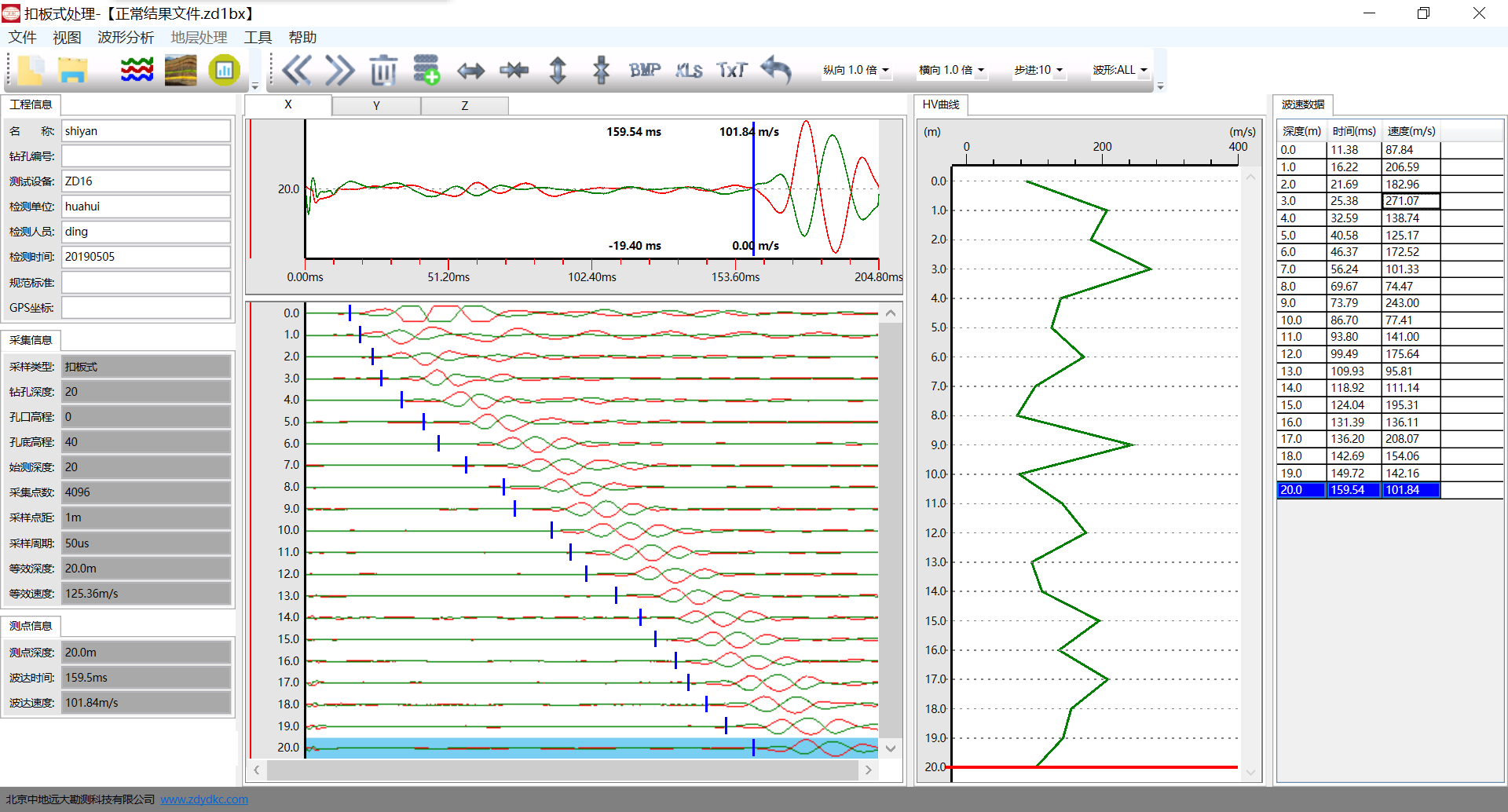

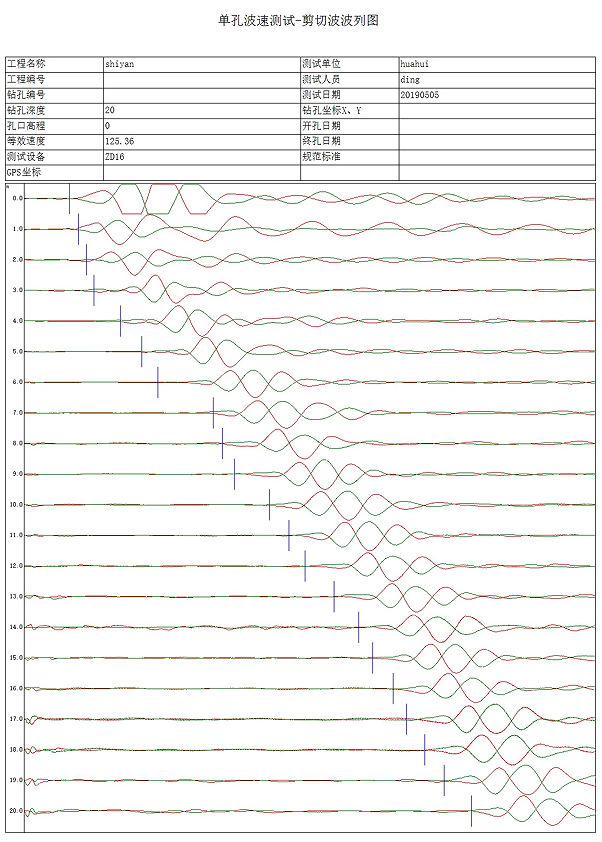

软件页面〡
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | 三分量检波器 | 套 | 1 | （KB扣板式探头） |
3 | 专用电缆 | 根 | 1 | 30m |
4 | 外触发检波器 | 支 | 1 | / |
5 | 充电器 | 个 | 1 | / |
6 | U盘 | 个 | 1 | / |
7 | 触摸笔 | 支 | 1 | / |
8 | 仪器箱 | 套 | 1 | / |
9 | 产品保修卡 | 张 | 1 | / |
10 | 使用手册 | 本 | 1 | / |
11 | 产品合格证 | 张 | 1 | / |
12 | 装箱单 | 张 | 1 | / |

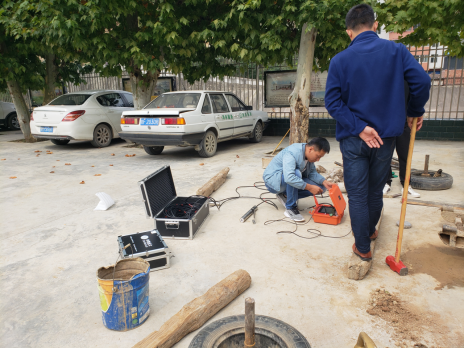

波速测试现场
