ZD318一体式钢筋扫描仪
  • 产品概述
  • 产品特点
  • 智能功能
  • 技术参数
  • 仪器界面
  • 分析软件界面

产品概述〡


 ZD31系列一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试,并且能精确绘制整体钢筋的分布图,快速提供高精度检测数据;主机与传感器一体式结构,携带及现场操作方便、快捷;采用多线圈结构设计,速度更快、精度更高、分辨力更强。



应用范围〡


◆ 混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测;

 建筑房屋混凝土结构施工质量验收检测;

 对桥梁、隧道等结构中钢筋检测检测;

 对在建结构的安全性和耐久性进行评估;

 对旧有结构进行评估、改造时对配筋量的检测;


依据标准〡


《混凝土结构工程施工质量验收规范》GB 50204-2015

《混凝土结构现场检测技术标准》GBT50784-2013

《混凝土中钢筋检测技术规程》JGJ/T152-2019

建筑结构检测技术标准》GB/T50344-2019

《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016

《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

《混凝土结构设计规范》  GB50010-2010


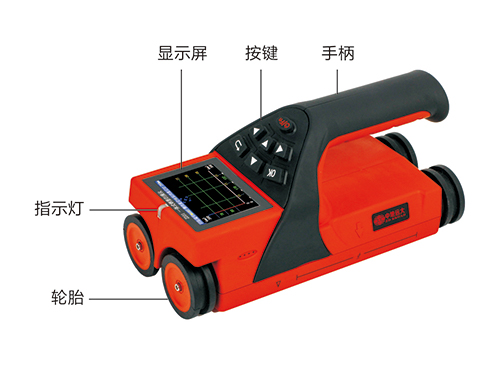

主要特点〡


u  2.8寸高分辨率彩色液晶屏(320×240像素),无论在室内外任何情况都能清晰可见检测数据;ZD31-1 (3).jpg

u  多线圈结构设计,速度更快、精度更高、分辨力更强;

u 采用USB模式数据传输及充电,可以通过USB线即可快捷的将存储数据上传到计算机中;

u 采用内置大容量锂电池,设计功耗低,在电池充满情况下正常待机16小时左右;

u 数据管理模式中数据存储、查看、删除等功能,可存储二十万左右钢筋测点数据;

u 采用具有超密集筋分辨能力,解决钢筋漏判的问题;

u 可选配配置专业独特设计的标准校准试块;

u 主机及分析软件支持中英文双语界面;

u 采用主机与传感器线圈一体式设计,体积小巧,重量轻,方便携带;

u 相邻钢筋中间位置实时判断,指示灯提示,能够避开四周钢筋,便于钻孔取芯;

u 采用单手握机、操作设计及四轮定位方式,配有高强度耐磨轮胎,便于保护仪器磨损

u 仪器包为防震、内部有保护衬,并配有防水罩,便于携带;

u 采用自动存储标定值,实现快速测量,减免检测前的每次标定工作的麻烦程序

u 分析软件支持PC机进行专业数据分析,数据处理及生成完整报告。

u 分析软件支持图片、word、excel导出数据,分析软件可以生产二维平面图及3D三维立体图。


产品专利〡


l 一体式钢筋扫描仪   ZL2019 2 2363168.X


软件著作权〡


l 钢筋混凝土分析软件 V1.01   登记号 2020SR0119431


功能特性〡


u  厚度测量:直观、精准,准确显示钢筋位置、间距、保护层厚度在同一显示屏;

u  波形扫描:通过波形波峰位置显示钢筋位置、保护层厚度、钢筋间距;

u  网格扫描:通过纵向和横向双方向,网格状显示钢筋间距、保护层;在测试中实现任意相互交错切换X轴与Y轴(即纵横坐标轴方向)测试;

u  剖面扫描:通过剖面图形式显示测量钢筋位置、保护层厚度、钢筋间距;

u  JGJ模式:实现单根钢筋1-6次复测,自动计算平均值;

前四种模式完全实现在测量过程中任意前后翻页、查看数据和图形以及随时后退删除操作有误测试数据,便于现场测试使用。


智能功能〡


 蓝牙智能:蓝牙打印数据(现场打印数据),蓝牙上传数据(手机小程序、PC及定制开发);

 WIFI云端:实时上传云端,实现人机交互,智慧工程平台对接;

 远程管理系统:实现远程对接ZDMS管理平台,定制开发平台。



技术参数〡


型号

ZD318

适用范围(mm)

ϕ 6~Ф50

测试量程(mm)

第一量程:1~90;第二量程:5~185

保护层厚度最大允许误差(mm)

±1  量程:1~60;±2  量程:61~100;±3  量程:101~120;±5  量程:121~160;±8  量程:161~185

直径测量适用范围(mm)

ϕ 6~Ф50

直径测量误差(规格)

±1

厚度模式

支持(单根连续显示保护层厚度、间距、位置)

波形模式

支持 (波峰形式)

网格模式

支持(网格图形式)

剖面模式

支持(剖面图形式)

JGJ模式

支持(复测1-6个点,自动计算平均值)

远程管理系统

支持(ZDMS平台系统,定制开发平台)

现场快速打印数据

支持(微型打印机快速打印数据)

蓝牙上传

支持(手机小程序、PC)

实时云(Wifi)上传

支持(云端上传)

通讯接口

USB、蓝牙、WIFI

扫描范围

无边界

数据管理

20万个测点

显示屏

2.8寸高分辨率彩色液晶屏(320×240像素)

供电方式

高容量锂电池3.7V(3350mAh)

设置关机时间

5m、10m、15m、30m、60m、90m

误差修正范围

修正范围:-3.0~+3.0(即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0)

按键方式

硅胶键盘

工作温度

-10℃~+42℃

体积(mm)

219×92×106

重量(kg)

0.6kg



仪器界面〡

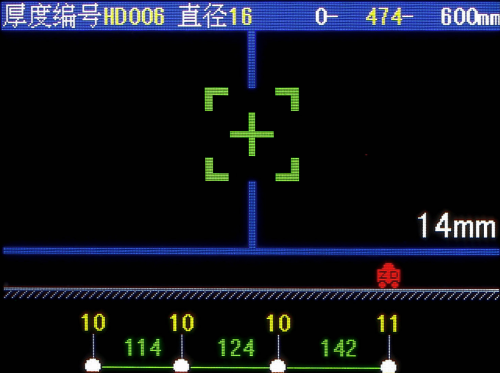

                           厚度测试

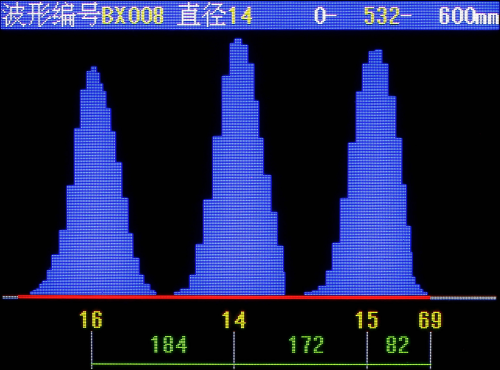

                          波形扫描

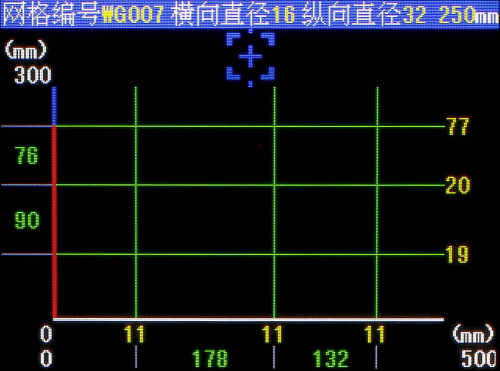

                           网格扫描

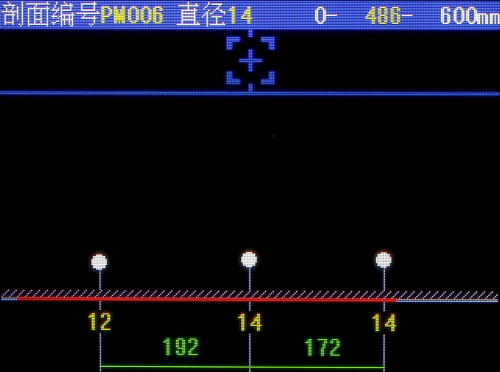

                          剖面扫描

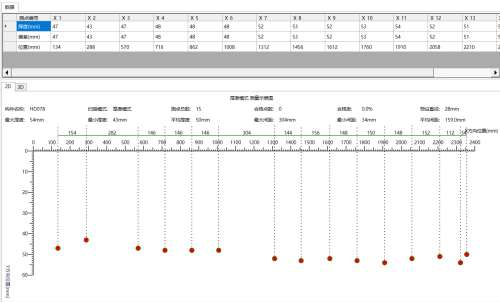

分析软件界面〡
