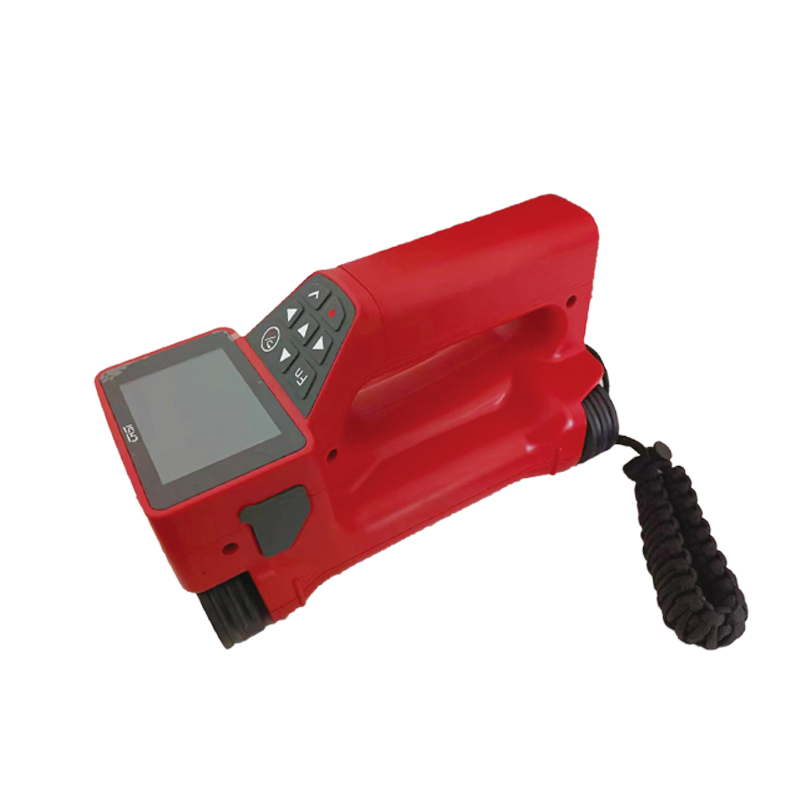

ZD307手持式钢筋成像仪
  • 产品详情
  • 技术参数

产品概述 |


ZD307手持式钢筋成像仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试,并且能精确绘制整体钢筋的分布图,快速提供高精度检测数据;主机与传感器一体式结构,携带及现场操作方便、快捷;采用多线圈结构设计,速度更快、精度更高、分辨力更强。



应用范围 |


手持式钢筋成像仪设计用于定位混凝土和其它非铁素体建筑材料中的钢筋,并用于测量钢筋保护层厚度。


功能特点 |


u 实时扫描:该功能可定位混凝土和其它非铁素体建筑材料中的钢筋,并将结果实时显示在屏幕上。与扫描方向成直角的钢筋以俯视图和横截面视图形式 呈现,而它们的位置可借助设备左右边直接标记在扫描表面上。

u 记录扫描:使用该功能记录混凝土结构中的延长扫描长度。扫描结束后,与扫描方向成直角的钢筋以俯视图和横截面视图形式呈现。

u 图像扫描:使用该功能查看混凝土结构中钢筋的大面积图像。钢筋以俯视图形式呈现。



技术参数 |


钢筋彩色图像显示

截面图显示

同时显示钢筋保护层厚度,间距

最大扫描距离

50m

统计功能

随时显示指定通道的钢筋位置、保护层厚度、偏差、合格率

定点复测

1~6次

复测值列表

图像扫描区域大小

600*600mm或1200*1200mm 可选

区域扫描

过滤器范围

0~200mm

路径选择功能

1~7任选

构件类型

囊括国家规定全部构件类型

钢筋直径

6~50mm全系列国家标准钢筋直径

定位精度

1%±3mm

最大保护层厚度

200mm

保护层厚度小于60mm时

误差±1mm

数据存储容量

不低于32G

数据接口

USB

数据传输速率

4MB/s

重量

1.2kg

尺寸(mm)

240*132*135

显示屏类型

480X320点阵TFT液晶

触摸屏

电容屏

防护等级

IP54

相对空气湿度

90%

工作环境温度

-10~50ºC

存放温度

-25~60 ºC

电池工作电压

7.1~8.4V

续航时间

12~24小时


标准配置 |


序号

名称

单位

数量

备注

1

手持式钢筋成像仪

1

/

2

SD卡

1

/

3

数据线

1

/

4

充电器

1

/

5

仪器箱

1

/
