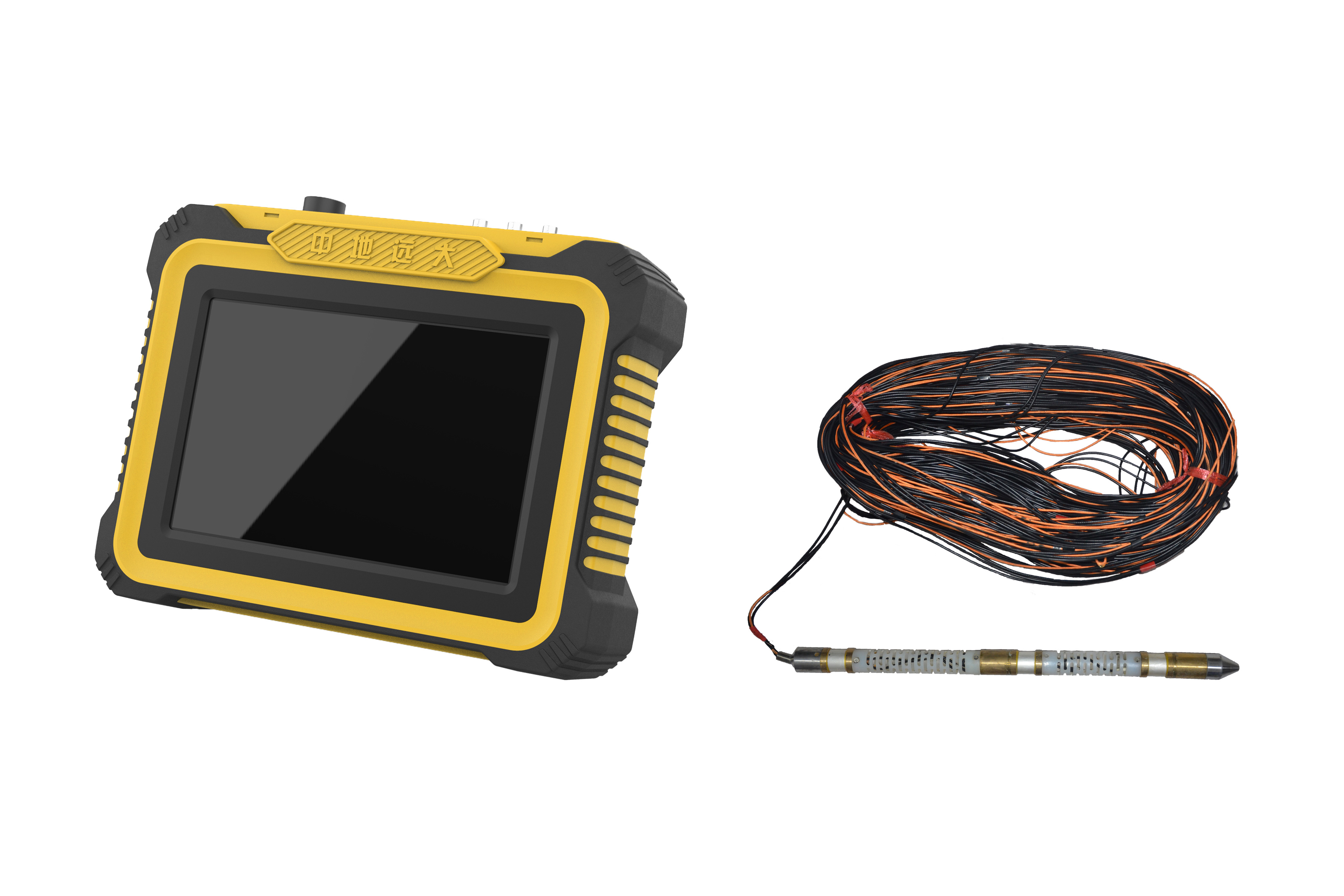

产品概述 |
我公司专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，工程勘察工作站、综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。ZD-A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能云、精准测量功能。
应用范围 |
适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。
依据标准 |
u 《岩土工程勘察规范》····GB50021-2009
u 《建筑抗震设计规范》····GB50011-2010
u 《地基动力特性测试规范》····GB/T50269-2015
u 《水利水电工程物探规程》···SL326-2005
u 《公路工程地质勘察规范》···JTG C20-2011
u 《铁路工程地质勘察规范》····TB 10012-2007
u 《水运工程岩土勘察规范》····JTS 133-2013
u 《工程勘察通用规范》····GB55017-2021
u 《水利水电工程岩石试验规程》····SL∕T 264-2020
u 《岩石物理力学性质试验规程》····DZ/T 0276.24-2015
u 《工程岩体试验方法标准》GB/T 50266-2013
u 《工程岩体分级标准》GB50218-94
u 《水利水电工程岩石试验规程》DL/T5368-2007
u 《铁路工程岩石试验规范》TB 10115-2014
特色功能 |
u 波形复测
u 波形滤波
u 语音播报
功能特点 |
u 孔中岩石一发双收测试钻孔岩石纵波波速；岩体岩块波速；低频地脉动测试
工作原理 |

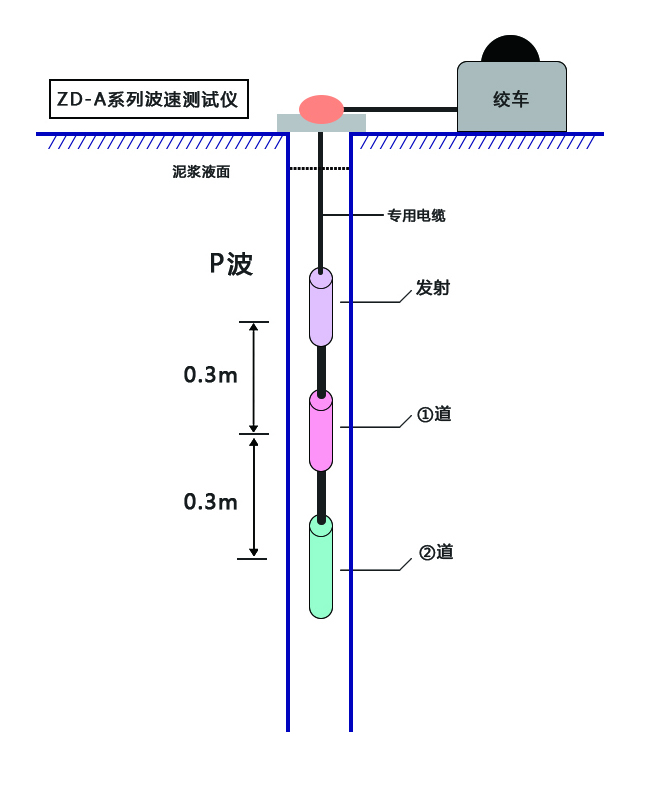

声波测井是当激发器产生振动后形成的波沿井液传播到井壁（岩体），此时入射角大于临界角的波形成折射波，最先到达拾振器一道而后到达拾振器二道。与此同时主机记录了拾振器一道和拾振器二道的振动的全过程，根据波列图分析，最初到达接收器一道、二道的是纵波。

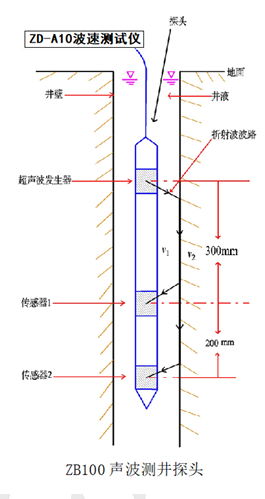

工作示意图
ZB100声波测井探头 |
声波测试是一发双收井下换能器，发射至接收一间距30cm, 接收一至接收二间距30cm。采集首波波形并自动判读起跳点确定纵波初至时间，计算纵波波速。
岩土波速测试 |
PS波/测试方法 | 孔中岩土P·S波测试 | ||||
探测器（探头） | 土层 | 岩石 | |||
规格型号 | 剪切波 | 压缩波 | 横波 | 纵波 | |
ZD-S6 | ZD-F100 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A18 | ZD-S100 ZD-R100 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A16 | ZD-S100 | 孔中激振法 | 孔中激振法 | -- | -- |
ZD-A14 | ZD-R100 | -- | -- | 孔中激振法 | 孔中激振法 |
ZD-A12 | ZF110 ZD-R100 | 孔中激振法 | -- | 孔中激振法 | 孔中激振法 |
ZD-A10 | ZF110 ZB100 KB30 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | ZF110 KB30 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | ZF110 | 孔中激振法 | -- | -- | -- |
ZD-A4 | ZF55 | 孔中激振法 | -- | -- | -- |
ZD-A2 | KB30 | 扣板法 | 扣板法 | -- | -- |
ZD502 | ZB100 | -- | -- | -- | 孔中激振法 |
主机参数 |
功能模块 | 孔中激振一发双收测钻孔岩石纵波，测岩体岩块波速，低频地脉动 | 传感器类型 | 声波传感器 |
激发方式 | 声波发射 | 触发方式 | 脉冲触发 |
通道数 | 3 | A/DC精度 | 24位 |
文件格式 | zd2d、dwg、seg、txt | 操作系统 | Linux4.1.15嵌入式系统 |
操作方式 | 触摸屏、按键 | 显示屏类型 | IPS和电容式触摸屏 |
液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 | 主控处理器 | 内核1GHz、CPU四核、内存1GB DDR3 |
语言类型 | 支持中文和英文 | 防护等级 | IP65(防水防尘) |
存储容量 | 32G(100万条波形） | 电量显示 | 实时显示电量，精度1% |
自动保存 | 支持逐米数据自动保存 | 续航时间 | ≥16h |
供电方式 | 内置12V锂电池（可更换拆卸），外置220V AC/DC | 锂电池参数 | ≥10400mAh/108Wh，200×78×25（mm） |
电压和功耗 | 12V，7W | 工作温度 | -10℃～+50℃ |
存储温度 | -20℃～+60℃ | 外壳材质 | ABS+TPU |
主机体积重量 | 330×277×88（mm）、3.3Kg | 主机防护箱 | 480×390×210（mm）、3.6Kg(空箱) |
采集参数 |
采样频率 | 10Hz～20MHz | 采样点数 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采样间隔 | 0.05μs～100ms（0.05μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 声时精度 | 0.05μs |
测点间距 | 0.1m、0.2m、0.5m、1m、2m、5m可选 | 道间距 | 0.2m、0.3m、0.5m、1m可选 |
激发脉宽 | 1000μs、2000μs、3000μs |
系统参数 |
带宽 | 0.1Hz～50kHz | 发射脉宽 | 1μs～200μs、1ms～100ms |
增益动态范围 | 105dB | 放大倍数 | 1280(62dB) |
以太网 | 10M/100M/1000M | 发射电压 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收灵敏度 | ≤10μV |
电压灵敏度 | 10 mV/Pa | 振动灵敏度 | 20mv/mm/s |
阻尼系数 | 0.65～0.70 | 道间串扰 | ≤-60dB |
信号输入范围 | ±3V、±10V | 输入阻抗 | ≥100kΩ |
电荷放大 | 内置放大 | 滤波 | 高通、低通 |
波形曲线数据 | 同屏显示 | 数据显示方式 | 屏显速度值、语音播报 |
存储模式 | 自动、手动 | 导出方式 | USB、WIFI、4G、BT |
远程实时上传方式 | WIFI、4G、BT | 产品产权 | 具备自主知识产权 |
智能云参数 |
无线+蓝牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；灵敏度接收-93dBm | 4G网络模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；电子罗盘；灵敏度：-161dBm、-148dBm |
ZB100声波测井探头 |
功能 | 测试岩石纵波波速 | 测试深度 | 100m（标配）、300m (选配) |
探头尺寸 | 0.5m×φ30mm | 专用电缆拉力 | 0.8KN |
频率 | 28KHz～38KHz | 重量 | 10kg（含100m电缆） |
防护箱 | 570×420×300(mm),3.0Kg(空箱) |
ZD-PP50纵波平面换能器 |
功能 | 测试岩块纵波波速 | 探头尺寸 | 100mm×φ35mm |
频率 | 50-100KHz |
ZD-PS10横波平面换能器 |
功能 | 测试岩块横波波速 | 探头尺寸 | 50mm×φ100mm |
频率 | 28-100KHz |
手自一体绞车：（选配） |
专用电缆长度 | 100m（标配），300m、500m、800m(选配) | 提升能力 | 3000N |
深度误差 | ≤0.5‰ | 测井深度 | 0～100m |
调速范围 | 350～600μs/m | 自动速度 | 15-20m/min |
工作电压 | 12V | 升降方式 | 手动、自动 |
体积重量 | 85×55×95(mm),140Kg(含100m电缆） |
ZDMS中地远大波速测试分析软件 ▎
l ZDMS中地远大波速测试分析软件配套具有自主知识产权注册码1套；
l 分析软件支持win7/8/9/10/11，支持中文和英文，兼容无线自动更新升级功能；
l 分析软件具有波形图、曲线图、波列图、数据表、灰度图，包含平面图和剖面图效果。
l 分析软件具有自动高低通道滤波、波形拟合、自动寻找初值、波形曲线颜色自定义设置；
l 分析软件具有波形剖面图、平面图和HV(D-S)、HV((D-T)、HV-2D曲线导出功能；
l 分析软件输出报告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八种格式；
l 分析软件等效速度支持岩土规范20m、铁路规范25m、具有自动计算逐层等效速度值和任意深度设置功能；
l 分析软件波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
l 分析软件数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
l 分析软件报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；
l 分析软件成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
l 分析软件输出支持自定义页眉、页脚、页面设置，页面支持选择A4、A3、A2；
l 分析软件输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
l 分析软件波形设置支持每一道波速时间单击显示时间、正反向设置，同一窗口显示一二道波形。
标准配置 |
| 序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | 专用电缆 | 根 | 1 | 100m |
3 | ZB100声波测井探头 | 套 | 1 | / |
4 | 充电器 | 个 | 1 | / |
5 | 仪器箱 | 个 | 2 | / |
6 | 波速测试分析软件 | 个 | 1 | 含注册码1套 |
7 | 产品保修卡 | 张 | 1 | / |
8 | 使用手册 | 本 | 1 | / |
9 | 产品合格证 | 张 | 1 | / |
10 | 装箱单 | 张 | 1 | / |
