产品概述〡
本系统采用表面波法，表面波是沿介质表面传播的一种弹性波，利用表面波进行混凝土质量无损检测，是基于表面波具有如下性质：1、在不均匀介质中，表面波具有波散特性；2表面波在介质表层传播时，穿透深度约半个波长；3表面波的传播速度大小与介质的物理力学性质密切相关。
产品用途〡
混凝土无损诊断无损测试系统主要是用于混凝土结构无损检测，可直接测试混凝土中表面波和压缩波的传播速度及表面波的频散曲线。依据测试数据可计算混凝土的动弹性模量；评估混凝土的强度和耐久性，混凝土结构内部缺陷；确定混凝土板及路面、沥青路面的厚度。根据表面波的振幅衰减和传播特性可检测裂缝深度，可测试裂缝深度0.05-8.0米
技术参数〡
采集主机指标 | |
通道数 | 4道 |
采样间隔 | 1µs-1ms，10档可选 |
采样长度 | 8192 |
A/D转换 | 16位 |
量 程 | ±1v，±2v，±5v，±10v，5档可选 |
动态范围 | 96db |
频带范围 | 0.01—100kHz |
串音 | 小于-80dB |
通道相位差 | <0.1º(1000Hz) |
触发方式 | 自动或脉冲 |
电源 | 内置锂电池12VDC |
表面波激振源参数 | |
输出功率 | 50w |
频率范围 | 1Hz-50kHz，连续可调 |
输出波形 | 正弦波或变幅正弦波，幅值比1/5 |
输出电压 | 0-600V，连续可调 |
电源 | 220VAC或12VDC |
高频激振器参数 | |
激振力 | 20N |
频率范围 | 6.0-30.0 kHz |
低频激振器指标 | |
激振力 | 100N |
频率范围 | 0.2-8.0 kHz |
加速度传感器参数 | |
频率范围 | 0.1-30 kHz |
灵敏度 | 500mv/g |

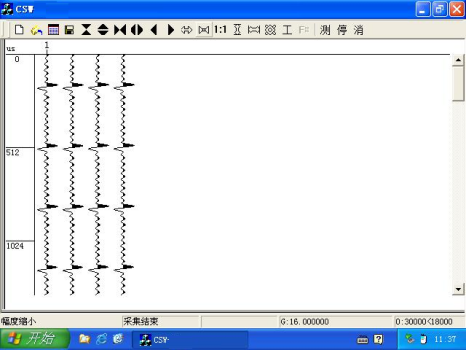

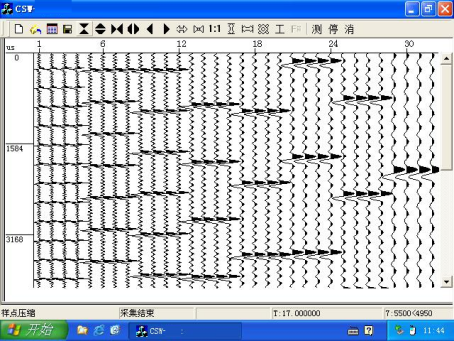

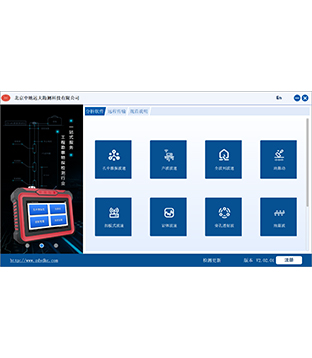

采集分析界面〡

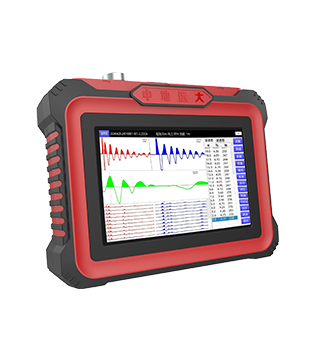

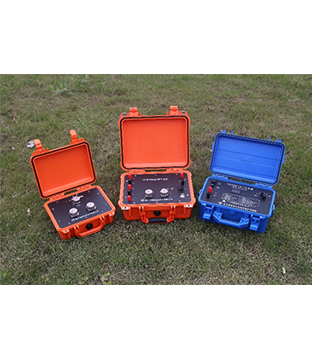

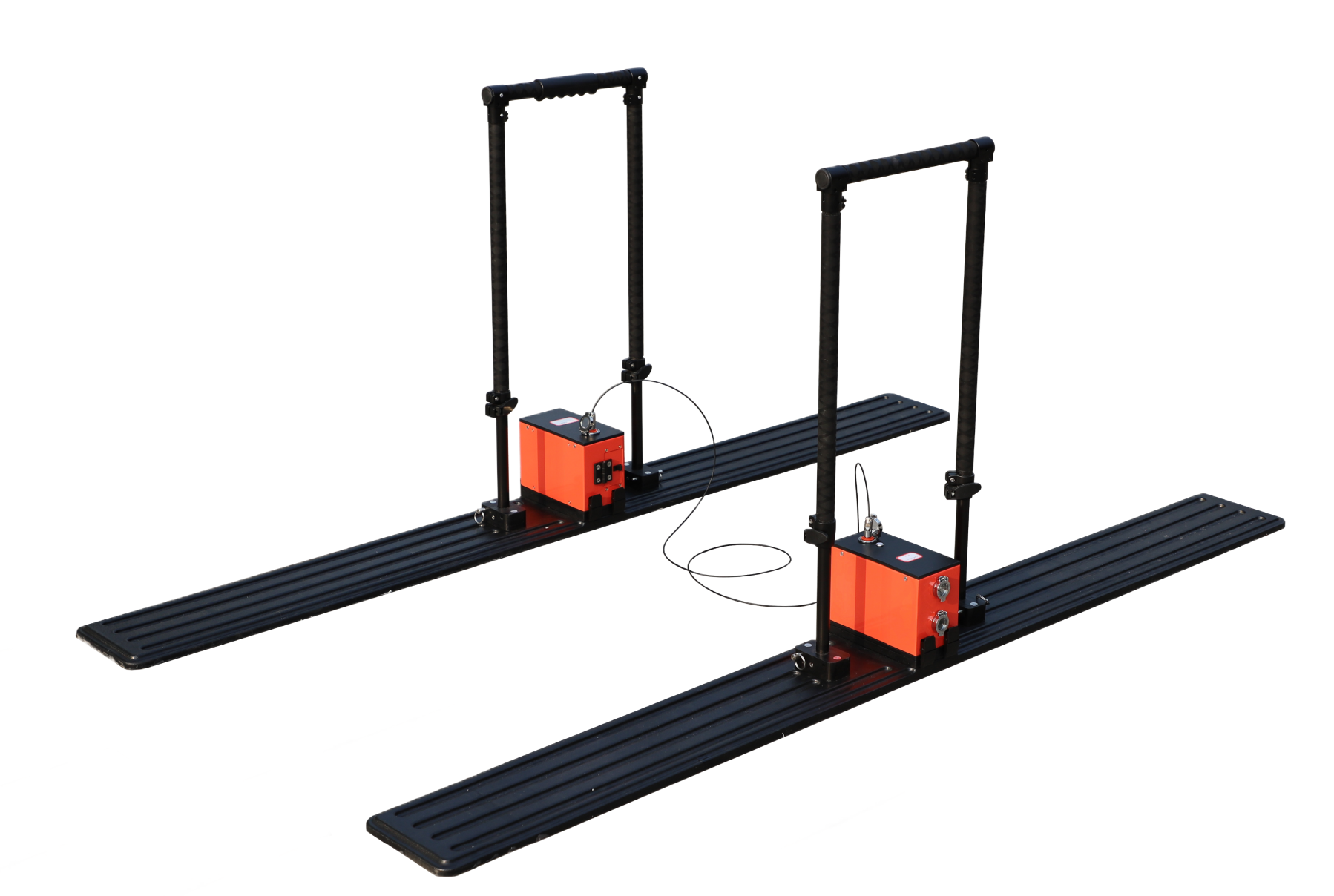

产品详图〡
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 主机 | 台 | 1 | / |
2 | SW-50表面波激振源 | 个 | 1 | / |
3 | HSW-20高频激振器 | 个 | 1 | / |
4 | LSW-100低频激振器 | 个 | 1 | / |
5 | IC压电加速度传感器 | 个 | 4 | |
6 | 数据线 | 根 | 6 | |
7 | 充电器 | 个 | 1 | / |
8 | U盘软件 | 个 | 1 | / |
9 | 仪器箱 | 个 | 2 | / |
10 | 使用手册 | 本 | 1 | / |
11 | 产品合格证 | 张 | 1 | / |
12 | 产品保修卡 | 张 | 1 | / |
13 | 装箱单 | 张 | 1 | / |
