产品概述〡

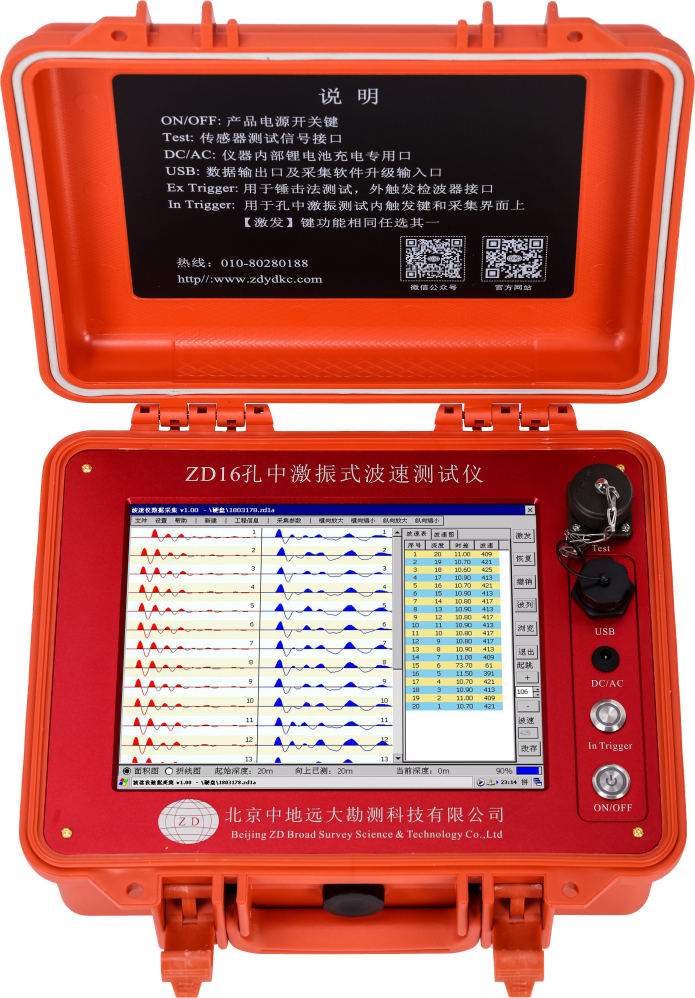

ZD16孔中激振式波速测试仪是一套三通道高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。

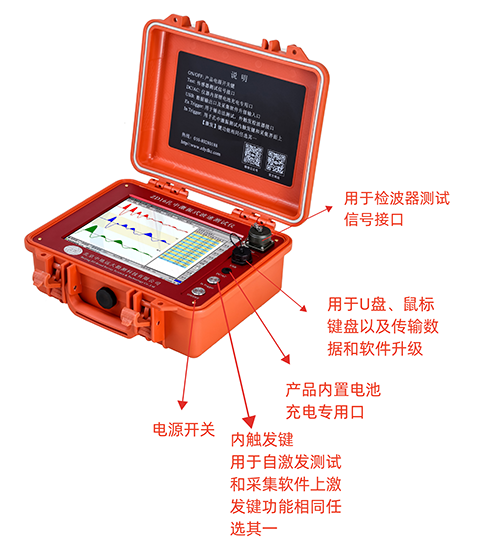

ZD16孔中激振式波速测试仪主要由波速测试仪、波速探测器（简称：探头）及专用连接电缆等组成；波速探测器主要由圆柱体金属防水全密封电磁激振源、两个独立全密封检波器、阻尼及高强度软胶管等组成。
应用范围〡
u 适用工程勘察剪切波（S波）测试；
u 适用对地层进行划分，并确定地基的持力层；
u 适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；
u 适用较深钻孔及地层恶劣条件的波速测试，不受场地条件限制；
u 适用地脉动卓越周期测试等。
依据标准〡
《岩土工程勘察规范》························GB 50021-2001
《建筑抗震设计规范》························GB50011-2010
《地基动力特性测试规范》····················GB/T50269-2015
《高层建筑岩土工程勘察规程》·················JGJ72-2004
功能特点〡
l孔中激振式即孔中激发，孔中接收，无需地面敲击振源，实现孔中剪切波波速精准测试；
l低频震动传感器测试地脉动卓越周期。（选配）
优势特性〡
1. 10.4寸高亮度彩色触摸屏，适合强光环境、阳光下轻松可视；
2. WinCE 6.0工业级、系统功耗低，主控处理器为ARM A8；
3. 锂电池，超长待机不少于16h+；
4. IP65等级设计、良好的抗振、防潮、防水、防尘，无惧恶劣环境；
5. 支持采集及分析软件中英文双语界面；
6. 支持屏显触控按键和物理按键任选其一，内触发单击触发，无需等待一键触发；
7. 支持采集过程中百分比电量显示（例如：30%）；
8. 国家法律保护产品，具体国家专利证ZL 2020 23093787.0及软著证书；
9. 支持手自一体测井绞车现场测试；
10. 实时无线智能上传，支持4G、Wifi、蓝牙方式，北斗定位系统定制；
11. 云平台，可实现与中地远大ZDMS平台对接，定制上传多种平台。
专利技术〡
l 一种孔中激振式波速测试仪 专利号：ZL 2020 23093787.0
软件著作权〡
l 波速测试分析软件V1.03 登记号：2020SR0123721
软件功能特点〡
1. 软件兼容性支持win7/8/9/10；
2. 输出报告支持直接生产Word、Excel、TXT、BMP四种格式；
3. 波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
4. 数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
5. 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；

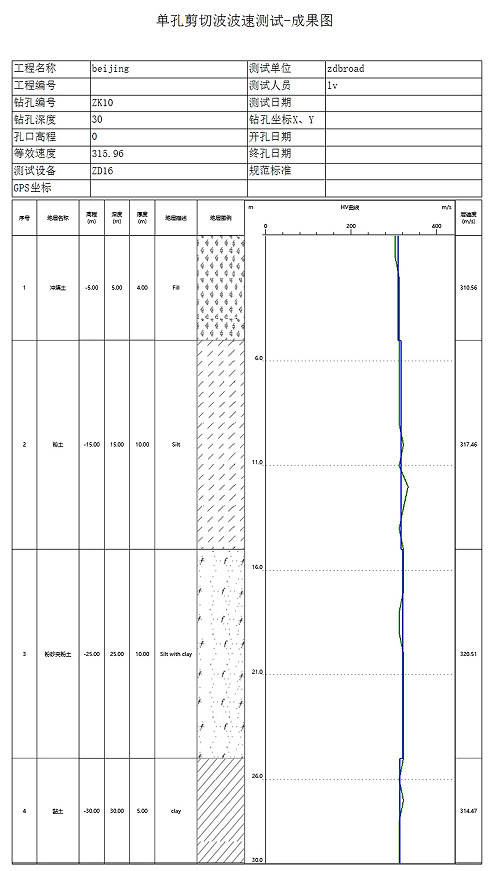

6. 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
7. 打印设置页面支持选择A4、A3、A2；
8. 输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
9. 波形设置支持每一道波速时间单击显示时间、正反向设置；
10. 等效速度支持岩土规范20m、铁路规范25m及自定义任意深度设置；
11. 波形图中支持自由选择深度速度HV曲线、时距（HT）曲线可以同时显示导出；
12. 波形图中支持自由选择正反双向颜色填充，默认正向黑色；
13. 波形图中支持单道波形放大和缩小，同时支持所有波速同时放大和缩小。
工作原理〡

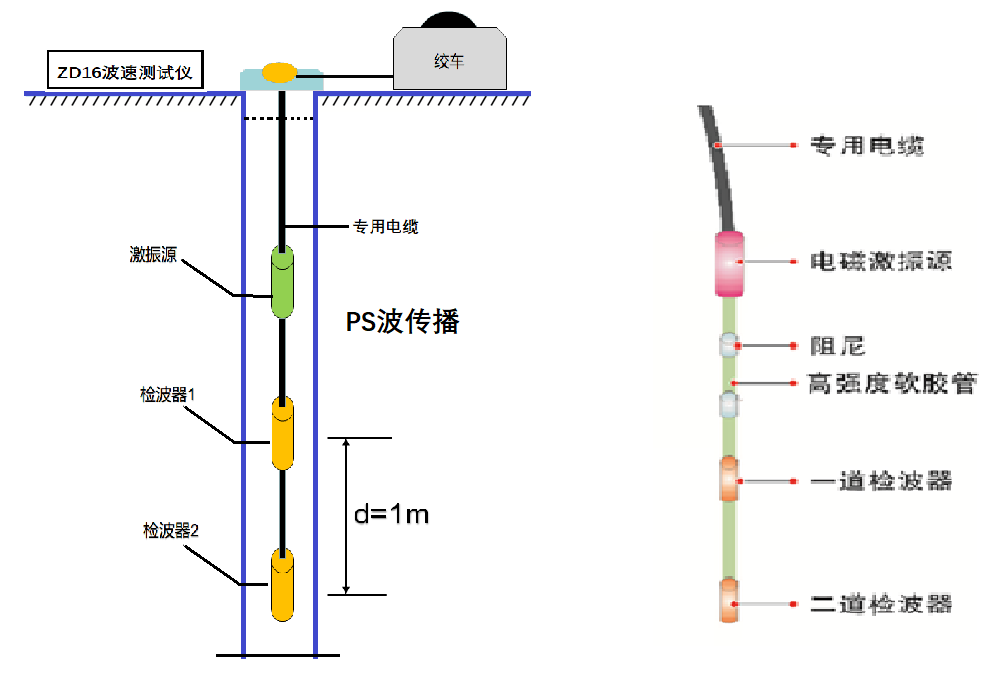

ZD16孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间，来确定钻孔所在处地层波速的一种方法。
在钻孔中以井液作为耦合剂，用电磁震激振源垂直于井壁作用一瞬时冲击力，就在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。
技术参数〡
波速测试仪（主机） | |
显示屏 | 10.4寸高清高亮度彩色屏、彩色波形 |
操作系统 | WinCE 6.0 ARM A8 |
操作方式 | 触摸屏 |
通道数 | 1至3道可选 |
采样间隔 | 0.001ms～1000ms |
采样点数 | 512～1224704 |
各道时间一致性 | ≤1个采样间隔 |
各道振幅一致性 | <3% |
频率范围 | 1～150Hz |
前放增益 | 20～60dB |
触发预值 | 0-100% |
放大倍数 | 10-600 |
触发通道 | 1、2、3、外触发（4个通道可选） |
A/D转换精度 | 16位 |
输入阻抗 | 大于100kΩ |
信噪比 | 96db |
输入范围 | ≤±5V |
触发方式 | 脉冲、通断 |
延时 | 0～10000ms可选 |
储存容量 | 32G硬盘 |
通讯口 | 支持U盘、鼠标、键盘 |
工作温度 | -10℃～+42℃；湿度：<90% |
储存温度 | -20℃～＋55℃ |
电源 | 内置锂电池；DC 48V, ≥3A，充电电压220V±5% |
体积 | 323×275×135（mm) 3.8Kg |
重量 | 3.8Kg |
波速测试仪（主机）-人工智能系统 | |
电池显示 | 支持采集过程中百分比电量显示（例如：30%） |
激振操作方式 | 支持屏显触控按键和物理按键，内触发单击触发，无需等待二次触发 |
波速数据自保存 | 支持仪器突然关机、断电数据自动保存功能 |
云平台（定制） | 可实现与中地远大ZDMS平台对接，定制上传多种平台 |
智能系统（定制） | 实时无线云上传，支持4G、Wifi、蓝牙方式，定制北斗定位系统 |
ZF110自激振式探头（波速探测器） | |
检波器 | 自然频率60Hz |
灵敏度 | 30V/m/s |
电磁式激振源 | DC 48V，电流≤3A |
地脉动传感器（选择配置） | |
频带 | 0.5～100Hz |
灵敏度 | 1v/mm/s |
检波器 | 一体式三分量检波器（X、Y、Z） |

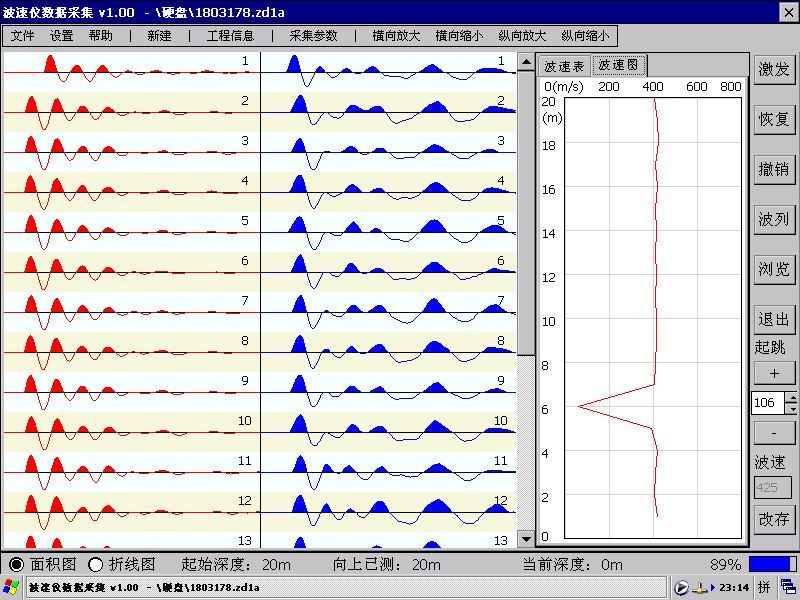

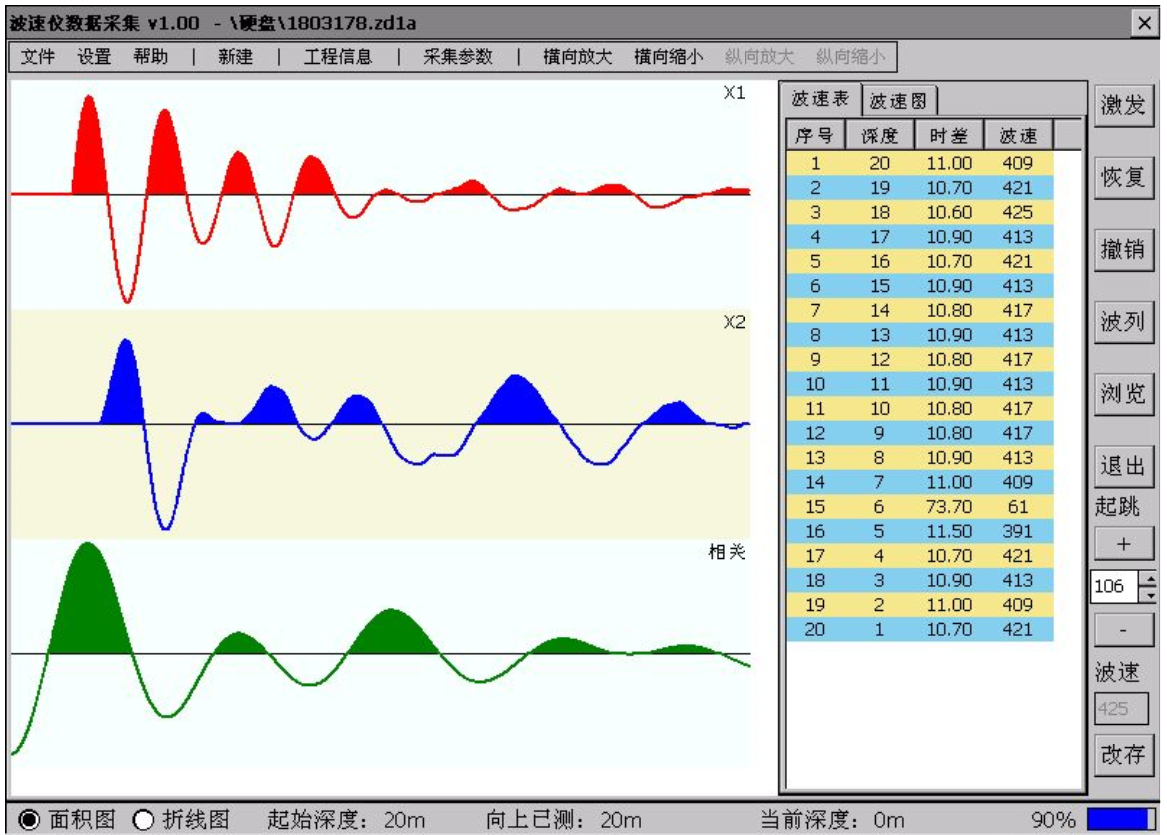

波速测试仪采集界面〡

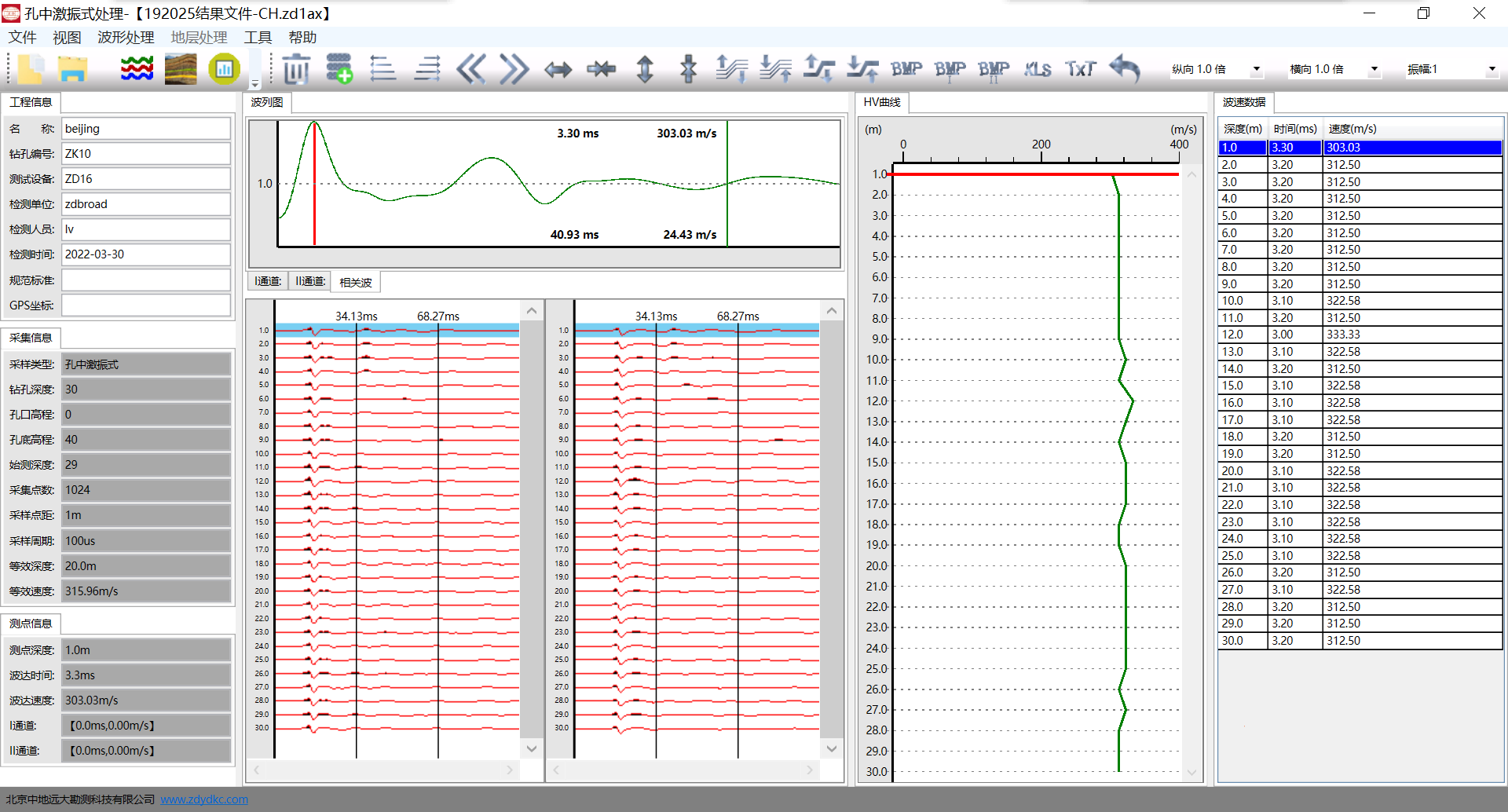

分析界面〡
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | ZF110自激振式探头 | 套 | 1 | / |
3 | 专用电缆 | 根 | 1 | 110m |
4 | 充电器 | 个 | 1 | / |
5 | U盘（分析软件） | 个 | 1 | / |
6 | 触摸笔 | 支 | 1 | / |
7 | 仪器箱 | 个 | 2 | / |
8 | 产品保修卡 | 张 | 1 | / |
9 | 使用手册 | 本 | 1 | / |
10 | 产品合格证 | 张 | 1 | / |
11 | 装箱单 | 张 | 1 | / |
成功案例〡

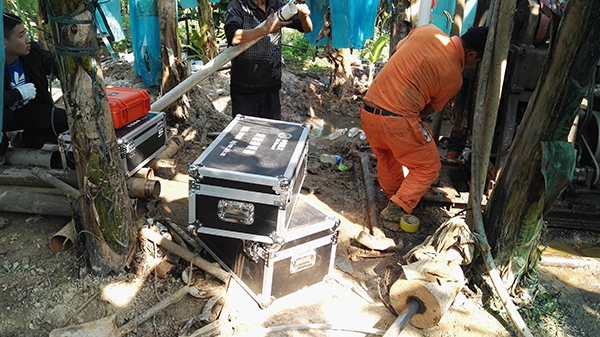

昆明高铁站

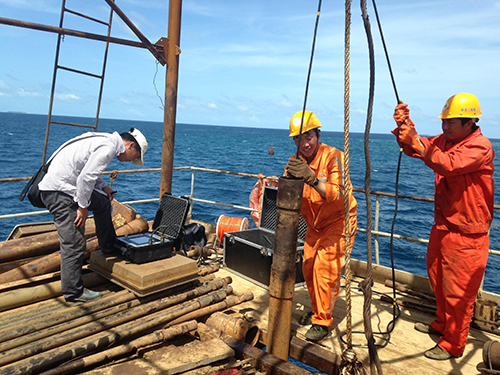

马尔代夫
