产品概述 |
我公司专注于专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。该A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能功能。

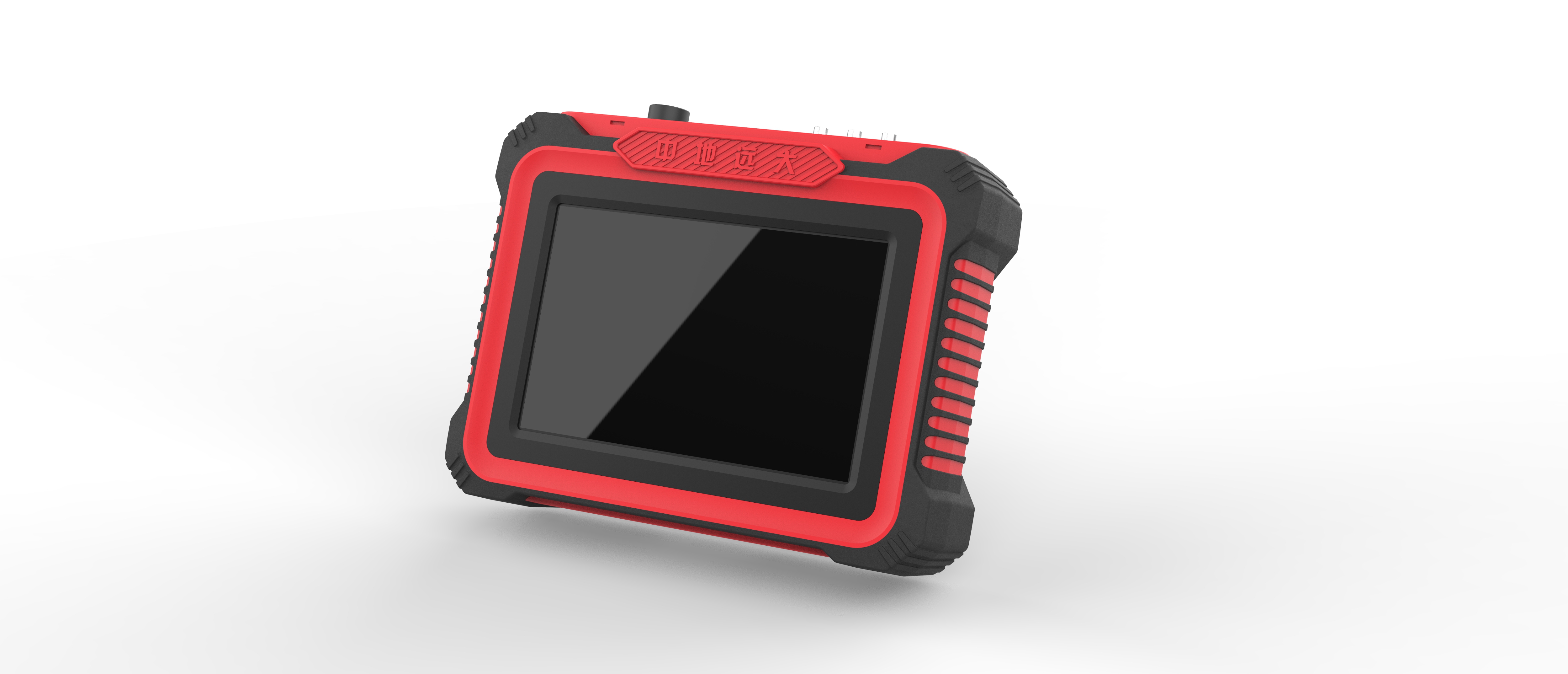

我公司现全新开发ZD-S6工程勘察工作站，实现快捷、方便、高效，并提高现场岩土勘察测试效率工作。
应用范围 |
适用工程勘察岩石土层PS波测试；划分场地土类型和场地类别；工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。
依据标准 |
u 《岩土工程勘察规范》····GB50021-2009
u 《建筑抗震设计规范》····GB50011-2010
u 《地基动力特性测试规范》····GB/T50269-2015
u 《水利水电工程物探规程》···SL326-2005
u 《公路工程地质勘察规范》···JTG C20-2011
u 《铁路工程地质勘察规范》····TB 10012-2007
u 《水运工程岩土勘察规范》····JTS 133-2013
u 《工程勘察通用规范》····GB55017-2021
功能特点 |
u 孔中激振法（自发自收）测试钻孔“土层”的剪切波（S波/横波）和压缩波（P波/纵波）；
u 孔中激振法（自发自收）测试钻孔“岩石”的横波（S波）和纵波（P波）；
u 岩石岩芯P波、S波测试波速值，力学参数计算，即动弹性模量Ed、动剪切模量Gd、泊松比µ；
u 低频地脉动卓越周期测试。

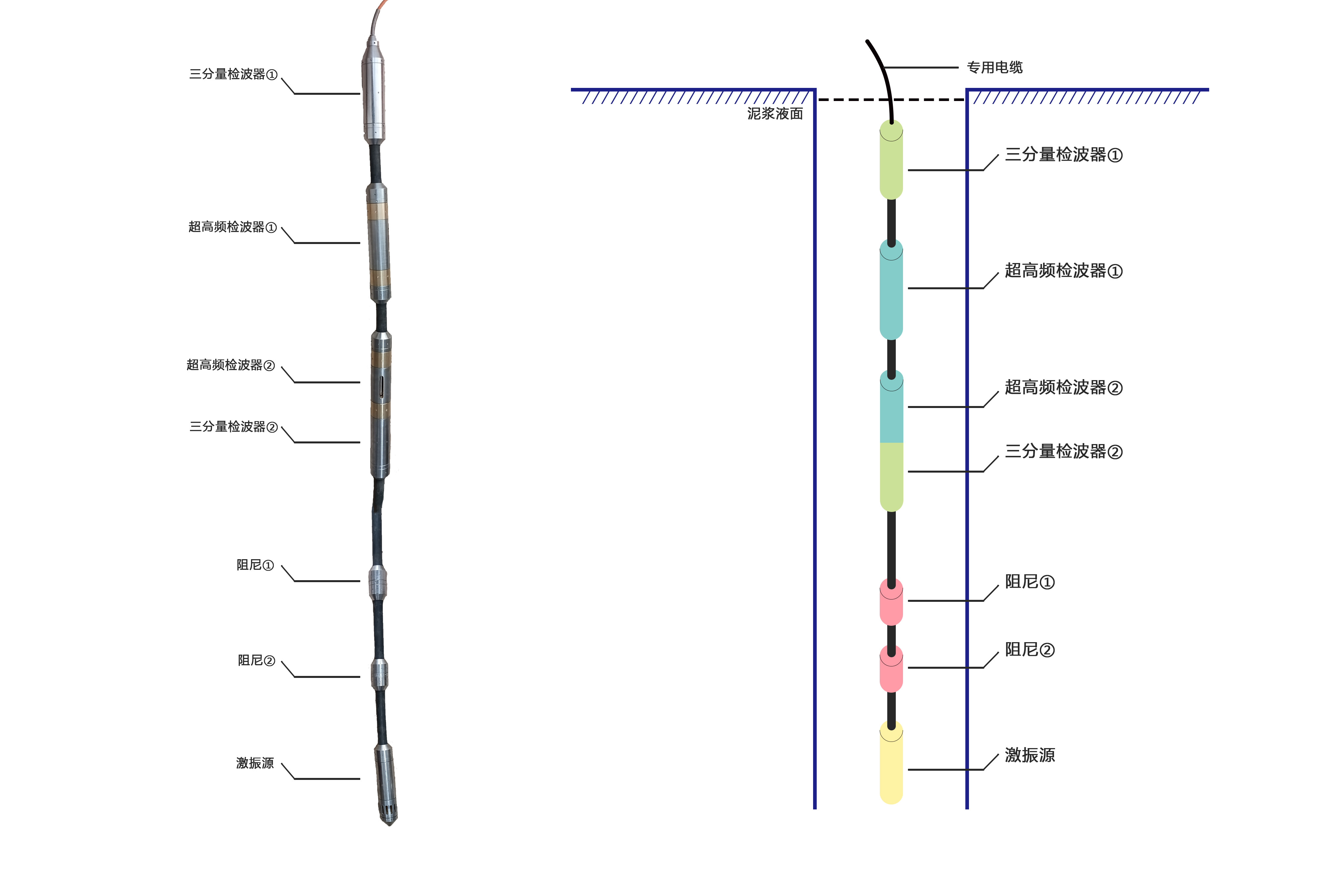

ZD-F100全波列探头测试方法 |
全波列探头是采用高低频发射激震源位于接收检波器下部，通过在土层和基岩利用低频三分量检波器和超高频三分量检波器接收不同频带信息，进行波形波峰互相关运算，并进行有效优化显示。
u 该仪器可在孔中某一深度处，同时测试横波波速和纵波波速，也可同时测试超声波波速；
u 该仪器纵横波与超声波测试无需换探头，可根据需要操作主机，进行随时切换；
u 该仪器所有波速的测试均采用自动判读，可直接显示波速值；
u 该仪器采用微动震源，测试精度不受深度影响；
u 该仪器可同时测量并显示不同震波，三维共六个参数，为未来测井领域的新技术开发，创造了广阔空间；
该仪器可适应于更多测井困难环境。

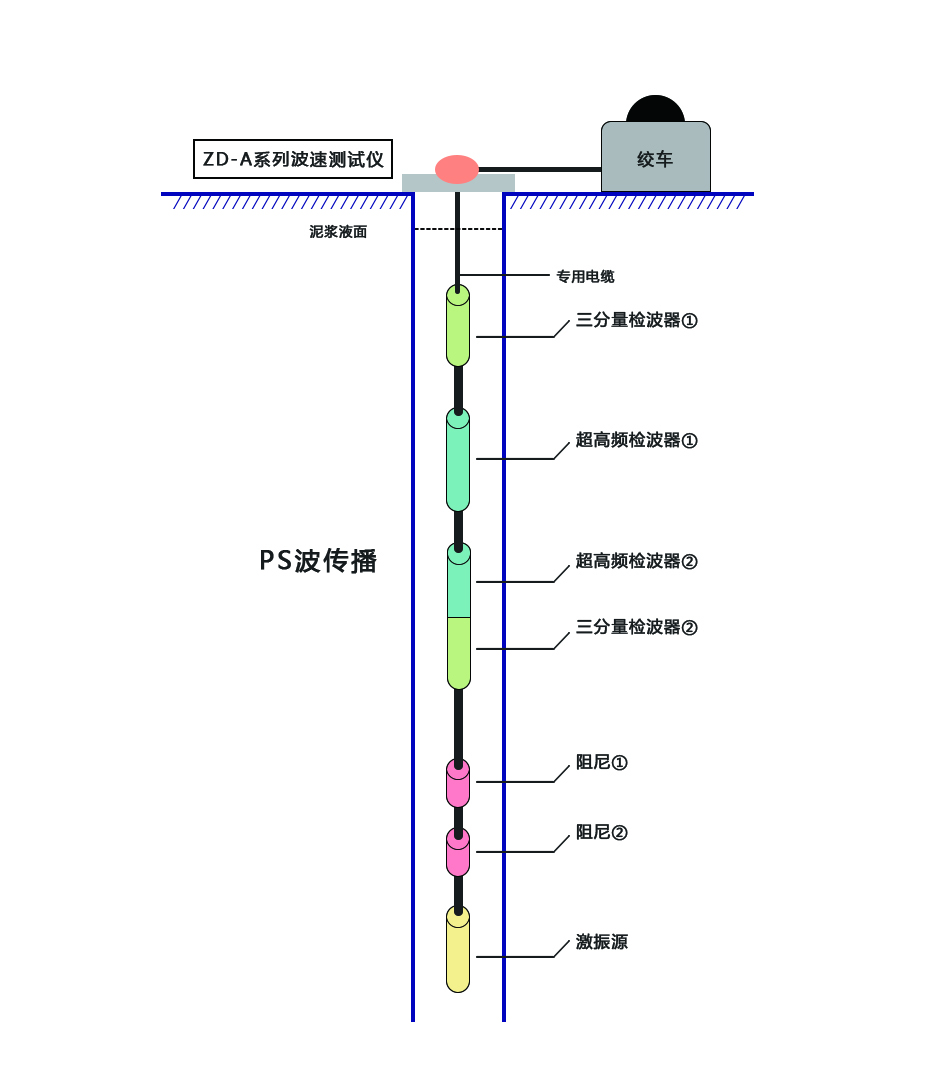

岩土波速测试 |
PS波/测试方法
| 孔中岩土P·S波测试 | |||
土层 | 岩石 | |||
规格型号 | 剪切波 | 压缩波 | 横波 | 纵波 |
ZD-S6 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A12 | 孔中激振法 | 孔中激振法 | -- | 孔中激振法 |
ZD-A10 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | 孔中激振法 | -- | -- | -- |
ZD-A2 | 扣板法 | 扣板法 | -- | -- |
ZD502 | -- | -- | -- | 孔中激振法 |
主机参数 |
功能模块 | 孔中激振法测土层剪切波和压缩波，孔中激振法测岩石纵波和横波，低频地脉动 | 传感器类型 | 低频三分量检波器、高频传感器 |
激发方式 | 电磁激振、声波发射 | 触发方式 | 内触发、脉冲触发 |
采样方式 | 自发自收 | 通道数 | 12 |
A/DC精度 | 14位、16位、24位 | 文件格式 | zd2a、zd2d、dwg、seg、txt |
操作系统 | Linux4.1.15嵌入式系统 | 操作方式 | 触摸屏、按键 |
显示屏类型 | IPS和电容式触摸屏 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
主控处理器 | 内核1GHz、CPU四核、内存1GB DDR3 | 语言类型 | 支持中文和英文 |
防护等级 | IP65(防水防尘) | 存储容量 | 32G(100万条波形） |
电量显示 | 实时显示电量，精度1% | 自动保存 | 支持逐米数据自动保存 |
续航时间 | ≥16h | 供电方式 | 内置12V锂电池（可更换拆卸），外置220V AC/DC |
锂电池参数 | ≥10400mAh，200×78×25（mm） | 电压和功耗 | 12V，7W |
工作温度 | -10℃～+50℃ | 存储温度 | -20℃～+60℃ |
外壳材质 | ABS+TPU | 主机体积重量 | 330×277×88（mm）、2.6Kg |
主机包装箱 | 440×320×190（mm）、3.8Kg(空箱) |
采集参数 |
采样频率 | 10Hz～20MHz | 采样点数（深度） | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采样间隔 | 0.05μs～100ms（0.05μs、0.1μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 声时精度 | 0.05μs |
测点间距 | 0.1m、0.2m、0.5m、1m、2m、5m可选 | 道间距 | 0.2m、0.3m、0.5m、1m可选 |
激发脉宽 | 1000μs、2000μs、3000μs |
系统参数 |
带宽 | 0.1Hz～50kHz | 发射脉宽 | 1μs～200μs、1ms～100ms |
增益动态范围 | 105dB | 放大倍数 | 1280(62dB) |
以太网 | 10M/100M/1000M | 发射电压 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收灵敏度 | ≤10μV |
电压灵敏度 | 10 mV/Pa | 振动灵敏度 | 20mv/mm/s |
阻尼系数 | 0.65～0.70 | 道间串扰 | ≤-60dB |
信号输入范围 | ±3V、±10V | 输入阻抗 | ≥100kΩ |
电荷放大 | 内置放大 | 滤波 | 高通、低通 |
波形曲线数据 | 同屏显示 | 数据显示方式 | 屏显速度值、语音播报 |
存储模式 | 自动、手动 | 导出方式 | USB、WIFI、4G、BT |
远程实时上传方式 | WIFI、4G、BT | 产品产权 | 具备自主知识产权 |
智能云参数 |
无线+蓝牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；灵敏度接收-93dBm | 4G网络模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；电子罗盘；灵敏度：-161dBm、-148dBm |
ZD-F100全波列式探头|
测试深度 | 100m（标配），300m和500m(选配) | 探头尺寸 | 2m×φ70mm |
专用电缆拉力 | 1.96KN | 频率 | 0.5Hz～10KHz |
激振力 | ≥2600N | 发射能量 | 60J |
工作电压 | 12V | 重量 | 50kg（含100m电缆） |
包装箱 | 695×600×290(mm),10Kg（空箱） |
ZF110自激振式探头 |
测试深度 | 100m（标配），300m和500m(选配) | 探头尺寸 | 2m×φ70mm |
专用电缆拉力 | 1.96KN | 频率 | 28Hz～100Hz |
激振力 | ≥2200N | 发射能量 | 80J |
工作电压 | 12V | 重量 | 40kg（含100m电缆） |
包装箱 | 695×600×290(mm),10Kg（空箱） |
ZB100声波测井探头 |
测试深度 | 100m（标配），150m、200m (选配) | 探头尺寸 | 0.5m×φ30mm |
专用电缆拉力 | 0.8KN | 频率 | 28KHz～38KHz |
重量 | 10kg（含100m电缆） | 包装箱 | 650×350×250(mm),3.5Kg(空箱) |
手自一体绞车：（选配）|
专用电缆长度 | 100m（标配），300m和500m(选配) | 提升能力 | 3000N |
深度误差 | ≤0.5‰ | 测井深度 | 0～100m |
调速范围 | 350～600μs/m | 自动速度 | 15-20m/min |
工作电压 | 12V | 升降方式 | 手动、自动 |
体积重量 | 85×55×95(mm),140Kg(含100m电缆） |
分析软件 |
l ZDMS中地远大波速测试分析软件配套具有自主知识产权注册码1套；
l分析软件支持win7/8/9/10/11，支持中文和英文，兼容无线自动更新升级功能；
l 分析软件具有波形图、曲线图、波列图、数据表、灰度图，包含平面图和剖面图效果。
l 分析软件具有自动高低通道滤波、波形拟合、自动寻找初值、波形曲线颜色自定义设置；
l 分析软件具有波形剖面图、平面图和HV(D-S)、HV((D-T)、HV-2D曲线导出功能；
l 分析软件输出报告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八种格式；
l 分析软件等效速度支持岩土规范20m、铁路规范25m、具有自动计算逐层等效速度值和任意深度设置功能；
l 分析软件波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
l 分析软件数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
l 分析软件报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；
l 分析软件成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
l 分析软件输出支持自定义页眉、页脚、页面设置，页面支持选择A4、A3、A2；
l 分析软件输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
l 分析软件波形设置支持每一道波速时间单击显示时间、正反向设置，同一窗口显示一二道波形。
标准配置 |
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 工作站 | 台 | 1 | / |
2 | 专用电缆 | 根 | 3 | 100m/100m/100m |
3 | ZD-F100全波列探头 | 套 | 1 | / |
4 | ZF110自激振式探头 | 套 | 1 | / |
5 | ZB100声波测井探头 | 套 | 1 | / |
6 | 触发检波器 | 个 | 1 | / |
7 | 充电器 | 个 | 1 | 12V |
8 | 仪器箱 | 个 | 3 | / |
9 | 波速测试分析软件 | 个 | 1 | 含注册码1套 |
10 | 产品保修卡 | 张 | 1 | / |
11 | 使用手册 | 本 | 1 | / |
12 | 产品合格证 | 张 | 1 | / |
13 | 装箱单 | 张 | 1 | / |
