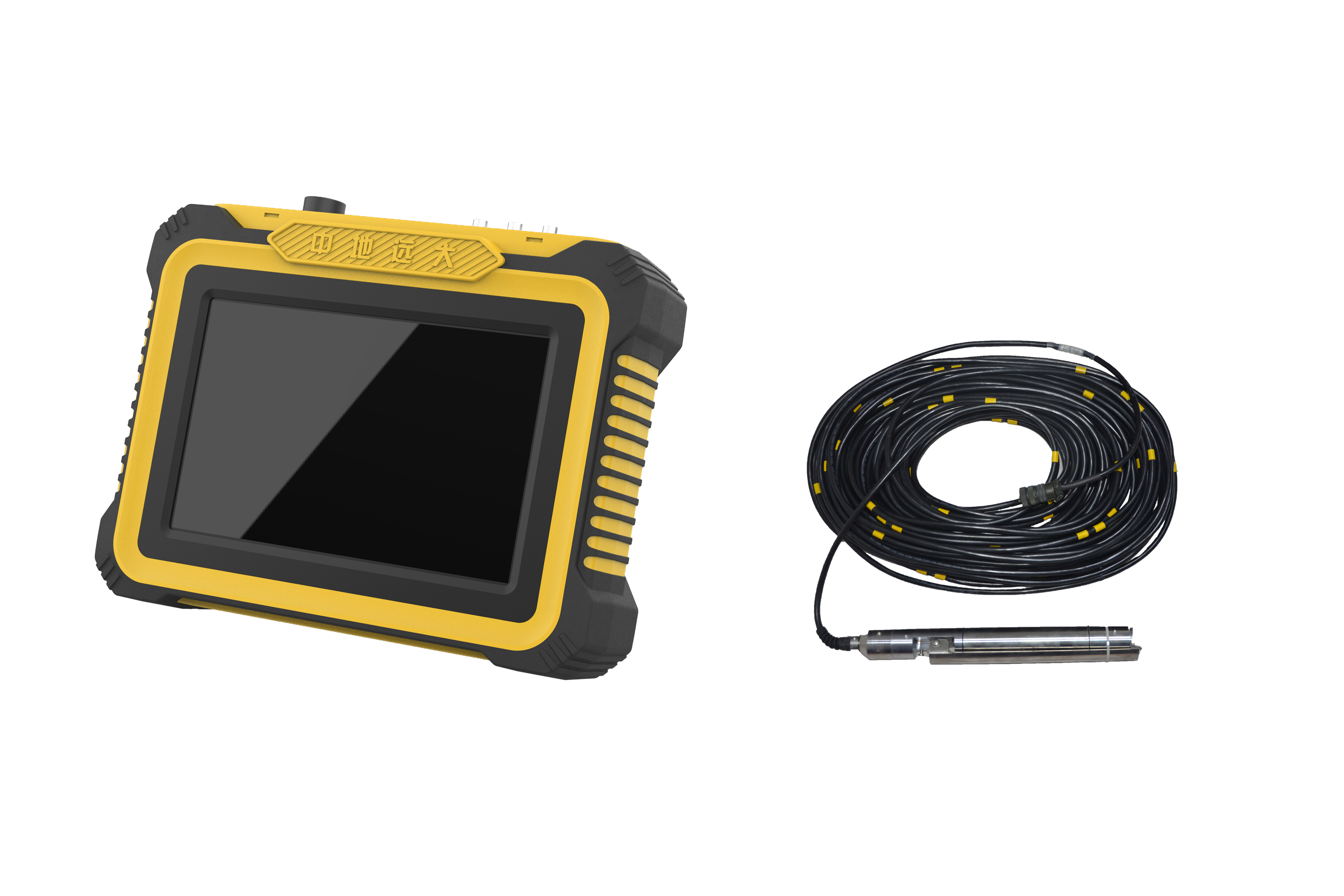

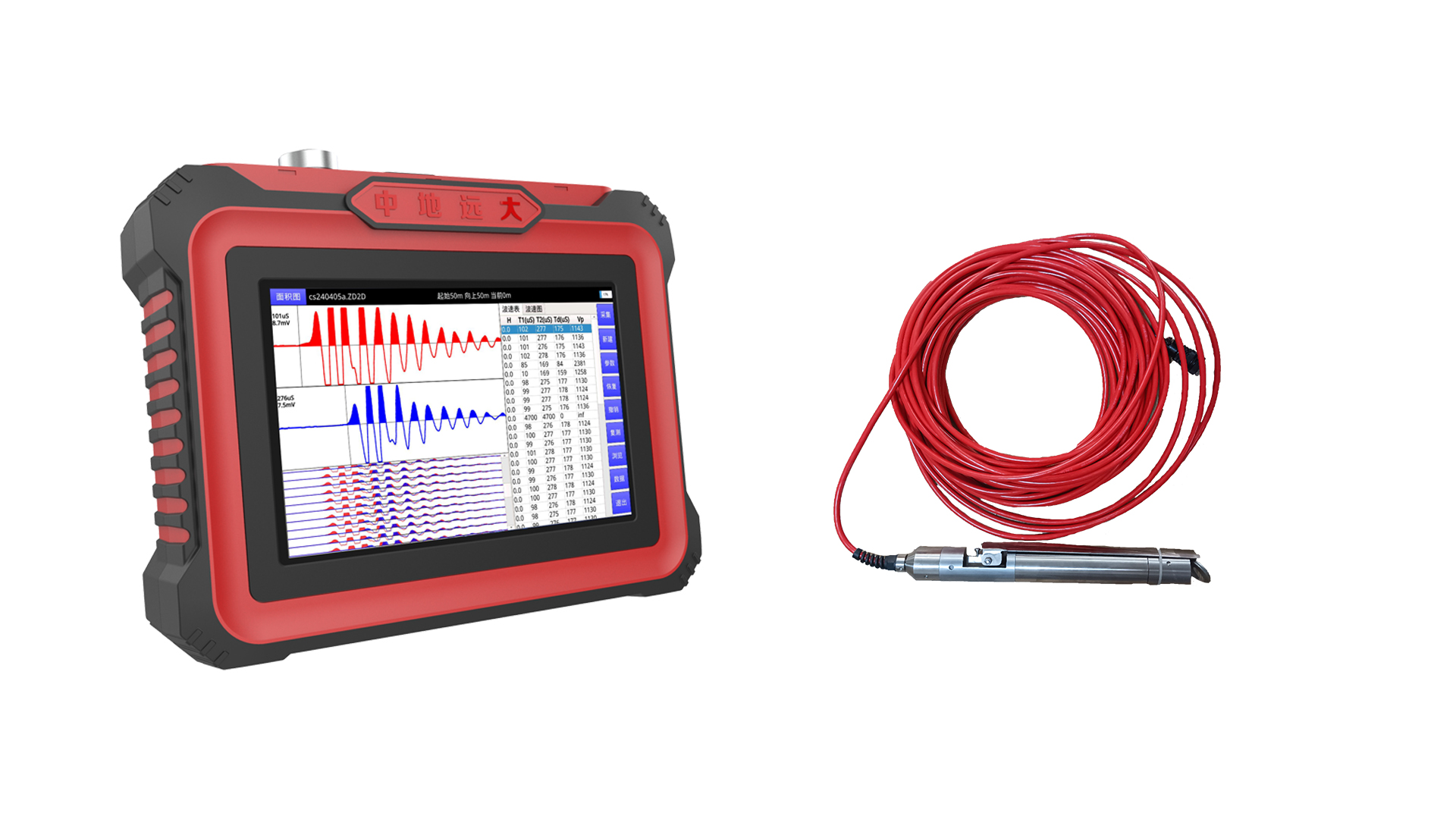

ZD-A2 扣板式波速测试仪
  • 产品详情
  • 功能特点
  • 技术参数
  • 分析软件

产品概述 |


我公司专注于专业从事检测仪器、勘察仪器、物探仪器的技术型企业,专注研发钻孔测井系列产品,并申请多种专利及软著,自主创新孔中激振法,自主研发孔中激振式波速测试仪,综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。该A系列为第四代全新升级产品,除具备第三代产品功能外,采用Linux系统同时具备一系列智能功能。



应用范围 |


适用工程勘察岩石土层PS波测试;划分场地土类型和场地类别;工程地质勘查、铁路勘测、地震评价、地质灾害监测、水利水电勘察设计等有关研究地层波速的领域。


依据标准 |


《岩土工程勘察规范》····GB50021-2009

《建筑抗震设计规范》····GB50011-2010

《地基动力特性测试规范》····GB/T50269-2015

《水利水电工程物探规程》···SL326-2005

《公路工程地质勘察规范》···JTG C20-2011

《铁路工程地质勘察规范》····TB 10012-2007

《水运工程岩土勘察规范》····JTS 133-2013

《工程勘察通用规范》····GB55017-2021



功能特点 |

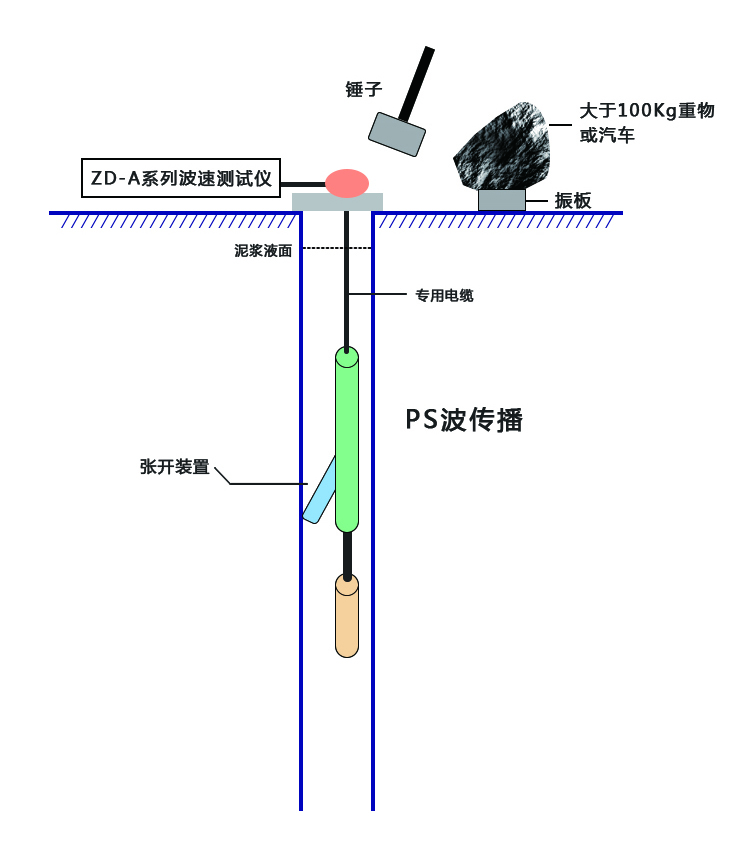

u 扣板法:利用重锤敲击地面振板或钢板,测试地层剪切波、压缩波波速;

u 低频地脉动卓越周期测试。



KB30扣板式探头 |


KB30扣板式探头:采用三分量检波器,电磁自动吸合方法打开支架,孔内任意深度随时主机按键控制打开,非机械打开。该探头不受泥浆阻力太,从而造成探头未放置孔底打开支架,避免反复操作提出和放置探头,而浪费时间。避免机械打开方式,探头必须放到孔底,靠机械力打开支架。


岩土波速测试 |


PS

测试方法

孔中岩土P·S波测试

土层

岩石

规格型号

剪切波

压缩波

横波

纵波

ZD-S6

孔中激振法(自发自收)

孔中激振法(自发自收)

孔中激振法(自发自收)

孔中激振法(自发自收)

ZD-A10

扣板法(地面锤击)

孔中激振法(自发自收)

扣板法(地面锤击)

----

孔中激振法(自发自收)

ZD-A8

扣板法(地面锤击)

孔中激振法(自发自收)

扣板法(地面锤击)

----

-----

ZD-A6

孔中激振法(自发自收)

-----

----

-----

ZD-A2

扣板法(地面锤击)

扣板法(地面锤击)

----

----

ZD502

----

----

----

孔中激振法(自发自收)



系统参数 |


功能模块

扣板法测剪切波和压缩波,低频地脉动

传感器类型

低频传感器

激发方式

重锤地面激振

触发方式

手动触发

通道数

4

A/DC精度

14位、16位、24

显示屏模式

10.1寸高亮真彩色液晶屏、分辨率1280*800

操作方式

触摸屏、按键

操作系统

Linux4.1.15系统

主控形式

低功耗嵌入式系统、内核频率1GHz、CPU四核、内存1GB DDR3

显示屏类型

IPS和电容式触摸屏

以太网

10M/100M/1000M

带宽

0.1Hz50kHz

发射电压

100V/400V/500V/1000V

发射脉宽

0.1μs200μs1ms100ms

增益动态范围

105dB

放大倍数

1~1000

相位一致性

≤±1μs

接收灵敏度

10μV

电压灵敏度

10 mV/Pa

振动灵敏度

20mv/mm/s

阻尼系数

0.65~0.70

道间串扰

-60dB

波形曲线数据

一屏显示

数据显示

数字、语音播报

存储容量

32G(100万条波形)

存储格式

zd1adwg、seg-2、txt

存储模式

自动、手动

电量显示

实时显示电量,精度5%

导出方式

USBWIFI4GBT

远程实时上传方式

WIFI4GBT

无线+蓝牙(WIFI+BT)

V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)灵敏度接收-93dBm

4G网络模式

LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM

GPS+北斗定位

定位精度:1.5m;工作模式:GPSBDS, GLONASS, GALILEO;内置电子罗盘;灵敏度:-161dBm-148dBm

续航时间

16h

电池电量

10400mAh (内置锂电池可拆卸)

电池尺寸

115×220(mm)

典型功耗

7W

自动保存

支持突然断电数据自动保存

产品产权

具备自主知识产权

工作温度

-10+50

存储温度

-20+60

机外壳

工程塑胶ABS

体积

353×264×85(mm)

重量

2.6Kg




采集参数 |


采样频率

10Hz~20MHz

测点间距

0.1m0.2m0.5m1m2m5m可选

采样间隔

0.05μs100ms0.05μs0.1μs 4μs 8μs10μs20μs50μs100μs200μs500μs1ms2ms5ms10ms20ms50ms100ms);

采样点数

512~4096005121024、2048、4096、8192、163843276865536102400204800409600

声时精度

0.05μs

采样方式

自发自收、通道触发自收

信号输入范围

±3V、±10V

输入阻抗

≥100

电荷放大

内置

通道滤波

高通、低通


KB30扣板式探头 |


测试深度

30m(标配60m、90m、120m(选配)

探头尺寸

0.5m×φ60mm

配重

0.5m×φ60mm、0.3Kg

吸合弹击力

200N

频率

28Hz~38Hz

工作电压

12V

重量

15kg(含30m电缆)

刻度误差

3%


手自一体绞车:(选配) |


专用电缆长度

100m(标配),300m500m800m(选配)

提升能力

3000N

深度误差

0.5

显示深度

01000m

调速范围

350600μs/m

测井速度

010m/min

工作电压

12V

升降方式

手动、自动






分析软件 |


l 软件兼容性支持win7/8/9/10;

l 输出报告支持直接生产Word、Excel、TXT、BMP四种格式;

l 等效速度计算支持岩土规范20m、铁路规范25m及自定义任意深度设置;

l 波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式;

l 数据波形曲线支持数据、波速、HV曲线同一屏显示功能;

l 报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能;

l 成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距(HT)曲线、柱状图等自定义功能,可根据实际情况自由选择;

l 打印设置页面支持选择A4、A3、A2;

l 输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能;

l 波形设置支持每一道波速时间单击显示时间、正反向设置。


标准配置 |


序号

名称

单位

数量

备注

1

波速测试仪

1

/

2

专用电缆

1

30m

3

KB30扣板式探头

1

三分量检波器

4

触发检波器

1

/

5

充电器

1

/

6

仪器箱

2

/

7

U盘(析处理软件)

1

/

8

产品保修卡

1

/

9

使用手册

1

/

10

产品合格证

1

/

11

装箱单

1

/
