工程地震仪的特点

● 多功能 -应用范围宽         ● 低噪音-分辨率高

● 高精度 -测量精度高         ● 采样快-多道同时采集

● 操作方便--适用性好         ● 可靠性强-适应性好

工程地震仪的主要功能

● 覆盖测量      ● 反射测量     ● 折射测量

● 面波测量      ● 地震映象     ● 测桩

● 测井             ● 地脉动       ● 震动

主 要 技 术 指 标

● 噪音小于0.3μV，仪器信噪比高

● 24 位A/D ,多道并行采集数据

●采样率：15.625μs至2ms

● 所有采样率同时采集48道

● 仪器动态范围≥132dB，分辨率高

● 道间串音压制≥90dB，干扰小

● 采样点数从512至65536个样点可选

● 1/2/3/6/12/24/48个通道可选

● 幅度一致性优于±0.2%，精度高

● 相位一致性优于±0.001ms，精度高

●高切滤波器陡度优于72dB/倍频程

●输入阻抗20KΩ

●主机采用PC104，采用FPGA，工作可靠

●1024×768点阵高亮度彩色液晶显示屏

●Windows 操作系统，全中文软件

●覆盖电缆适用于滚动测量，施工便捷

●工作电源：12V±20%，电流小于4A

●使用环境：-20℃～+55 ℃； 湿度90%RH

●外形尺寸：390×290×190 mm

●总重量：8kg

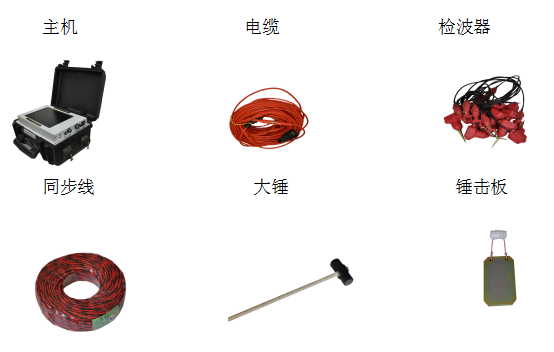

标准配置

仪器操作、



● 仪器自检

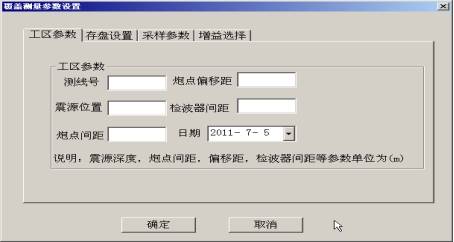

 ●工区参数设置

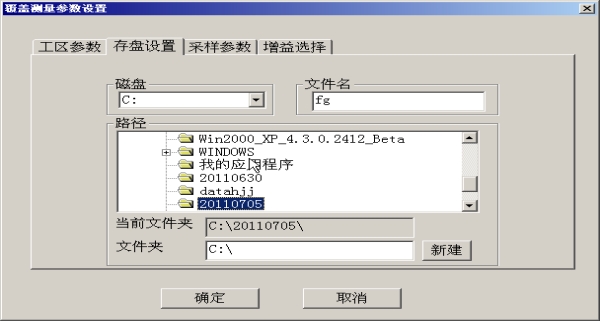

●存盘参数设置

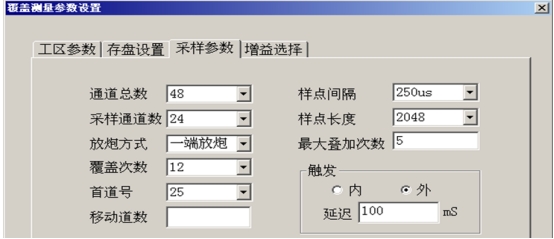

  ● 采样参数设置

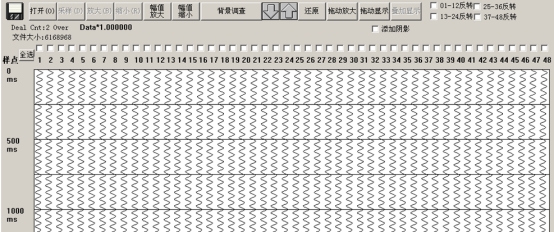

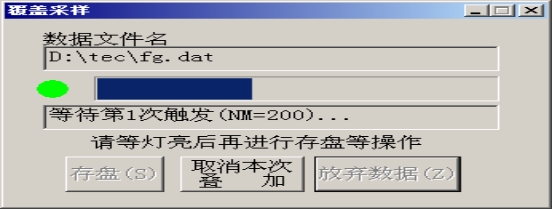

   ●数据采集

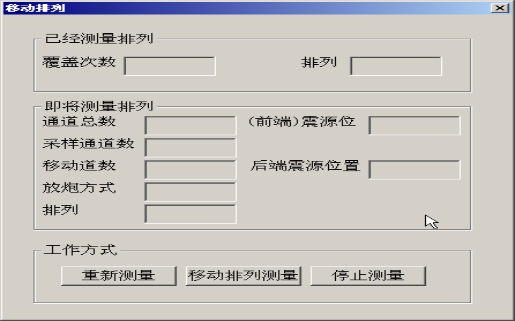

● 移动排列覆盖测量

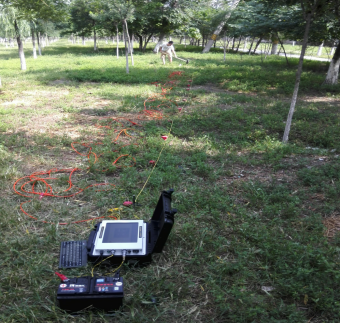

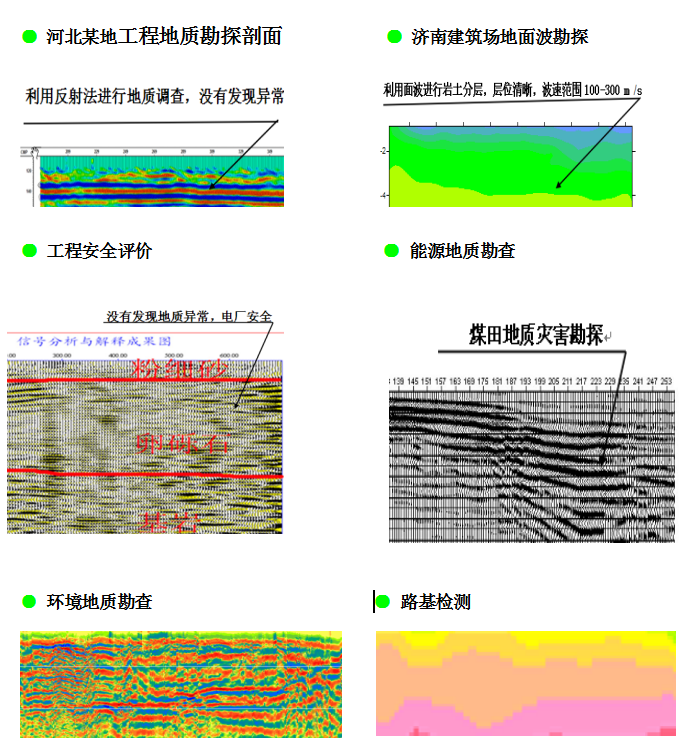

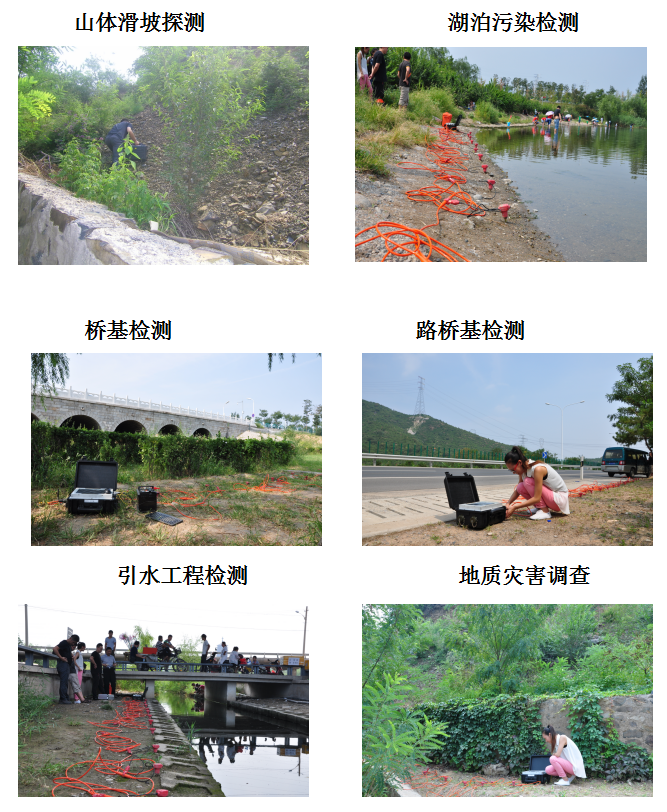

应用实例
